Paso 2: Los interruptores electrónicos
En su función más básica, BJT es interruptores. Aplicando una pequeña corriente en la base, podemos conseguir una corriente mucho más grande para pasar entre los pernos del colector/emisor. Ya transistores normalmente no muy corriente, hacen un gran interruptor electrónico en lugar de necesitar un mecánico.
Imagen 1 muestra un simple controlador de LED esquema utilizando el 2N3904 NPN BJT. En mis pruebas, me mide una corriente de base de 0.640mA, que normalmente no sería suficiente para encender un LED. Pero el LED fue agradable y brillante, con sólo 7.4mA pasando a través de él.

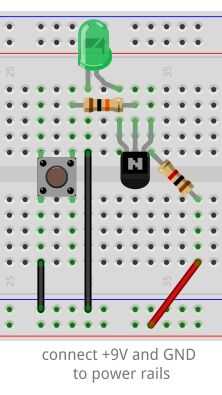

Construcción: Lugar el BJT en el protoboard con el lado plano hacia usted. El pin izquierdo es el mitter E, el pin derecho es la ollector de C, y el pin central es la Base. Conectar el resistor de 10kΩ entre el interruptor y el pin de la base. Conectar la resistencia entre el pin del colector de 1kΩ y + 9V. Conecte el LED entre el perno de emisor y tierra, con el lado plano del LED, el cátodo, había conectado a GND. Conecte al otro lado del interruptor a + 9V. (Imagen 2)
Empuje el interruptor, un voltaje positivo y corriente en el pin de la base, que cierra la conexión entre el emisor y el colector, permitiendo que la corriente fluya entre ellos y encender el LED.

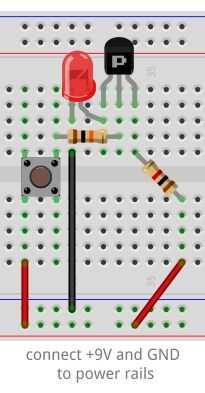

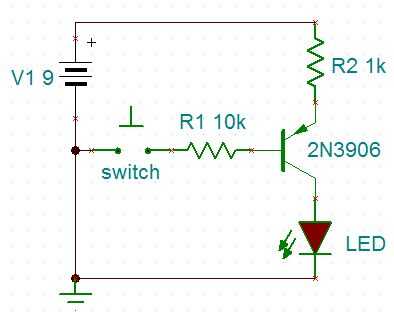

Ahora vamos a utilizar un transistor PNP y vea lo que tenemos que cambiar (imagen 3). Trate de intercambiar directamente hacia fuera y empuje el interruptor. ¿Algo? . Recuerde que el BJT PNP necesita un voltaje relativamente negativo en la base para trabajar, así que un cambio es que el interruptor tiene que estar conectado a tierra en vez de + 9V. La otra diferencia es que mientras las asignaciones de pines son los mismos entre NPN y PNP BJT, los pasadores no están en la misma orientación en el esquema. Ver imagen 1 y ver que el emisor (la flecha de la base) es en la parte inferior cerca de lo LED. Ahora mirar la imagen 3 y ver que el emisor (la flecha que apunta hacia la base) está ahora en la parte superior junto a la R2. Simplemente coloque el lado plano de la PNP BJT lejos de usted y ponerlo en el mismo tres pernos el NPN fue pulg (imagen 4).

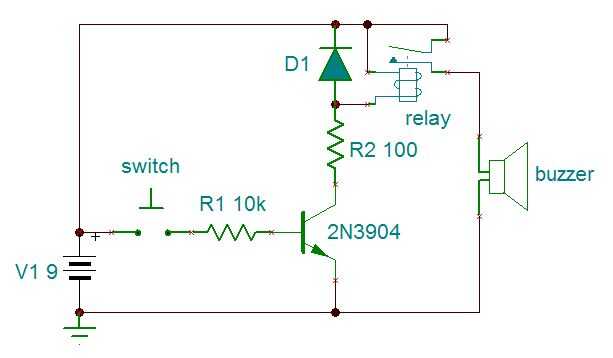

Ya que puede conducir una corriente mucho mayor entre el colector y el emisor, podemos utilizar transistores a mucho mayores cargas que el circuito pueden ser capaz de manejar en su propio coche. Imagen 5 tiene un esquema para hacer precisamente eso. R2 no es absolutamente necesario ya que el relé tiene cierta resistencia para proteger el BJT.
