Paso 3: Amplificadores de una etapa
¿Recuerdas cuando dije que para que BJT trabajar, necesita una pequeña corriente en el pin de la base para permitir una corriente mucho mayor al flujo a través de los pernos del colector y el emisor? Pequeña corriente, gran corriente hacia fuera... que es un amplificador. La fórmula básica para determinar la ganancia es dividir la salida por la entrada. En nuestro ejemplo anterior con el LED, una pequeña corriente de 0.640mA permite una mayor corriente de 7.4mA a fluir a través del LED. En este ejemplo concreto, la ganancia sería 7.4mA / 0.640mA = 11.56. En la hoja de datos, el de ganancia de lo BJT es etiquetada como hFE y se conoce como el aumento actual de C.C. (pg 2 bajo "De características"). Como se puede ver en la hoja de datos, la ganancia real se determina por la corriente de base, el colector actual y el voltaje en el colector y el emisor. Algunos DMMs tendrá una función para que pueda probar la ganancia de lazo abierto de BJT (imagen 1), aunque no tengo ni idea Cuáles son las condiciones de prueba para cada DMM.
Imagen 2 muestra un esquema para el uso de un NPN BJT como amplificador un transistor simple. Necesitará un Micrófono electret y un transformador de audio con un principal de 1kΩ y una 8Ω secundaria. El circuito sí mismo no es muy potente y se utiliza mejor como una simple manifestación.

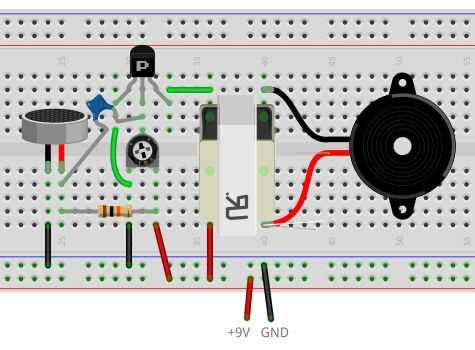

Construcción: Coloque el BJT NPN en la placa con la parte plana mirando hacia usted. Conecte un extremo del capacitor cerámico de 100nF (104) para el pin (medio) de la base de lo BJT. Conecte el pin positivo del mic al otro lado del condensador y el otro pin de la mic a GND. Conecte una resistencia de 10kΩ entre el pin positivo de la mic y + 9V. Coloque el potenciómetro de 10kΩ en el tablero. Conecte un pasador de lado a + 9V, el otro pasador de lado a GND y el pin (medio) de limpiador para el pin de la base de lo BJT. Conecte el pin izquierdo (emisor) de lo BJT a GND. Conecte la clavija correcta (colector) a uno de los pines de la bobina primaria del transformador audio. (Si la bobina primaria es aprovechado por el centro, no conecte el grifo de centro. Utilizar el bobinado primario completo). Conecte el otro extremo de la bobina primaria a + 9V. Conecte el altavoz a través de los pines bobina secundarios. (Imagen 3)
El potenciómetro permite ajustar el circuito para que funcione. Es una pequeña ventana donde trabaja, así que tómate tu tiempo. Mientras ajustas el pote, toque o frote el mic. Poner la oreja cerca del altavoz mientras ajustas para que pueda escuchar cuando encuentre el punto de dulce con el bote.
El mic funciona generando una tensión muy pequeña cuando golpeó las ondas sonoras. Este voltaje cambiante permite el condensador a carga/descarga muy rápidamente según la constante de tiempo RC con el potenciómetro. Esto se traduce en una corriente en el pin de la base del BJT, que como sabemos la corriente fluya entre el emisor y el colector. El transformador luego pasos los + 9V abajo aumentando la corriente lo suficientemente alta para conducir el diafragma del altavoz.

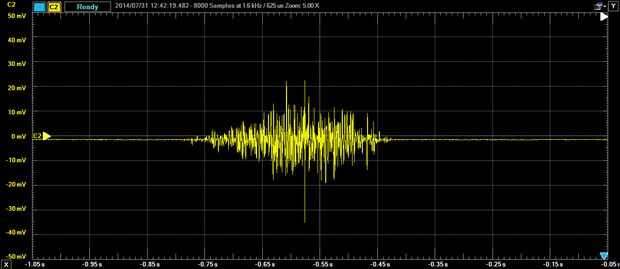

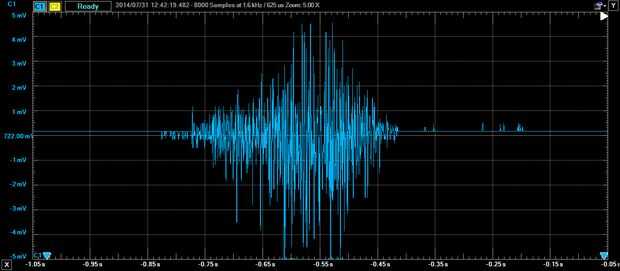

Imagen 4 muestra la respuesta del mic Cuando soplé sobre ella. Picos en acerca de 5mV. Imagen 5 muestra el voltaje en el altavoz en el mismo momento. El máximo es de 20 mV, por lo que un aumento de cerca de 4. No es mucho, pero fue suficiente para oírlo. A continuación agregar otra etapa de amp y obtener aún más fuera de él.
Este circuito puede utilizarse también con un pequeño sensor de flexión. Sólo Reemplace el micrófono con el sensor flex y quitar la resistencia de 10kΩ como que no es necesario.
