Paso 4: Dos etapas amplificadores

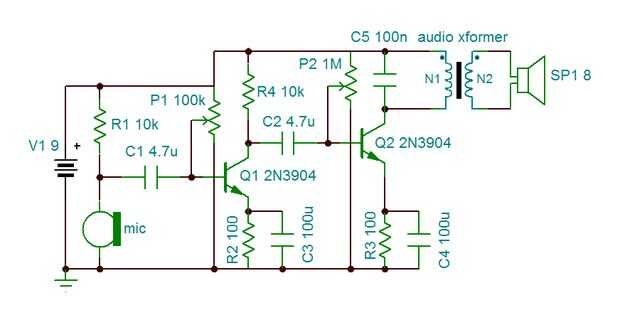

Como suele ser el caso, si uno es bueno, dos es mejor. En este caso, sin duda podemos mejorar rendimiento del amplificador si añadimos otro BJT. Vamos a ver cómo que funcionaría. Imagen 1 es el esquema.

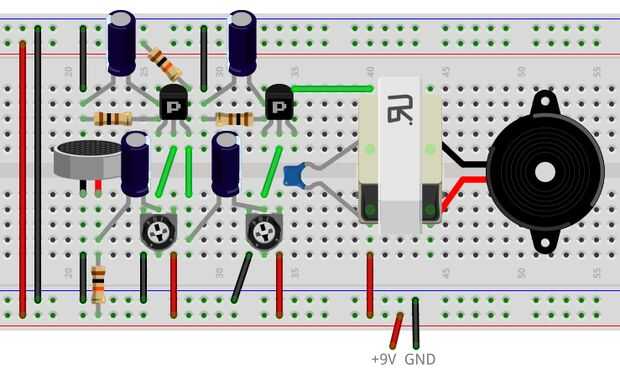

Construcción: Vamos a construir en el circuito de la última etapa. Desconecte el transformador y el altavoz del circuito y dejar de lado. Cambiar C1 con un 4.7uF condensador electrolítico y el potenciómetro de 10kΩ con un potenciómetro de 100kΩ. Conectar una resistencia de 100Ω y un condensador de 100uF entre el emisor de pin para el BJT primer (Q1) y GND. un resistor de 10kΩ entre el pin del colector de Q1 y + 9V. Conectar un segundo 4.7uF cap entre el colector de Q1 y la base de Q2. Conectar las dos clavijas exteriores 1MΩ potenciómetro entre + 9V y GND y conectar la clavija de limpiaparabrisas (medio) en la base de Q2. Colocar un condensador de 100nF (104) entre el colector de Q2 y + 9V. Coloque una resistencia de 100Ω y un condensador de 100uF entre el emisor de Q2 y GND. conectar un lado de la bobina primaria del transformador de audio con el conector del colector de Q2 y el otro lado de la primaria a + 9V. Colocar el altavoz a través de los contactos de la bobina secundaria. (Imagen 2)

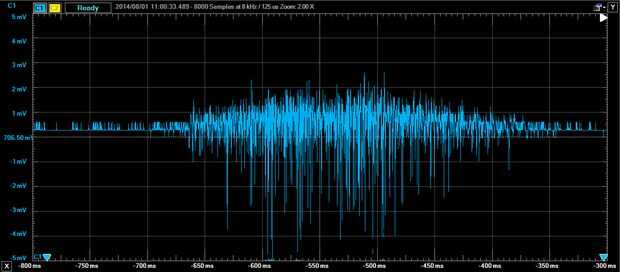

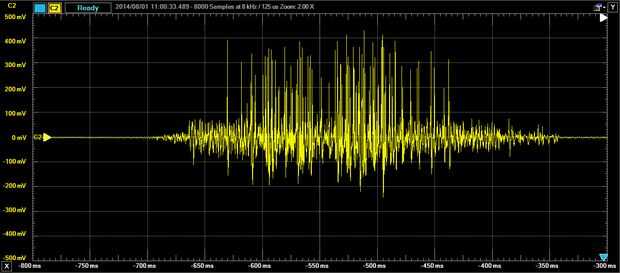

La olla de 100kΩ es para afinar el circuito. Otra vez hay una pequeña ventana donde va a funcionar, así que tómate tu tiempo. Debe aquí algunos chillidos o chasquidos a medida que se estrecha. Toque o frote el micrófono mientras ajustas para que pueda escuchar. El bote de 1MΩ es para el volumen, y funciona muy bien. Como se puede ver en las imágenes dos de alcance, los datos del micro parece que lo hizo en el último paso, con la mayoría de los datos dentro de una oscilación de 1-2mV y enarbolando en sobre 4-5mV (imagen 3). La salida en el altavoz se ve muy diferente. Antes teníamos un máximo de 20mV para una ganancia de cerca de 5. Esta vez nuestros valores de pico son sobre 400-500mV, con la mayoría de los datos entre 100-200 mV. Muestra un aumento de 100 por el circuito y un aumento de X 5 en la ganancia última del circuito de la (imagen 4).
