Paso 5: Amplificador
Claramente es grandes en amplificadores BJT, pero a veces sólo necesitamos más energía. El último circuito es grande, pero ¿qué pasa si tenemos un altavoz más grande? ¿Un altavoz pequeño 8Ω funcionará bien para el último circuito, pero lo que si queremos algo de volumen? Supongamos que hemos rescatado algunos altavoces de 4 pulgadas o 6 pulgadas de... lo que era y desea usar éstos. Altavoces grandes que podrían dibujar demasiada corriente de nuestro circuito pequeño y muy bien podrían causar algunos daños a los componentes. Así que, ¿qué hacemos? Construir un amplificador de clase B, que es lo que hacemos!

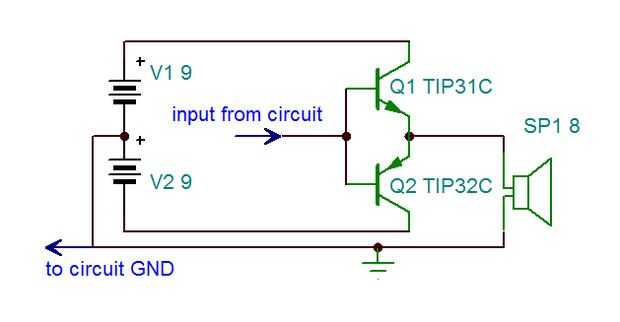

El amplificador de clase B es ridículamente simple (imagen 1). Antes utilicé en este I'ble, y te siguen regresando a ella como es tan elegantemente simple. En su forma básica, es sólo dos BJT corriente alta en paquetes TO-220, un NPN y un PNP. Este circuito supone que la entrada tiene dos variaciones de voltaje positivo y negativo, como una verdadera onda sinusoidal.
Necesita alta BJT corriente para esto. Me gusta el TIP31C (NPN) y el TIP32C (PNP), pero que es sobre todo porque llego a tenerlos en mi cubo de piezas. Usted también necesitará alguna forma de generación de sonido (como un generador de forma de onda), + y - fuentes de 9V y un altavoz. Echa un vistazo a las hojas de datos para el TIP31C y TIP32C para obtener las asignaciones de pines ya que son diferentes a los paquetes más pequeños de la a-92. Mirarlas con la lengüeta hacia la parte posterior, las clavijas son de base, colector, emisor de izquierda a derecha. Una vez más, revise las hojas de datos.

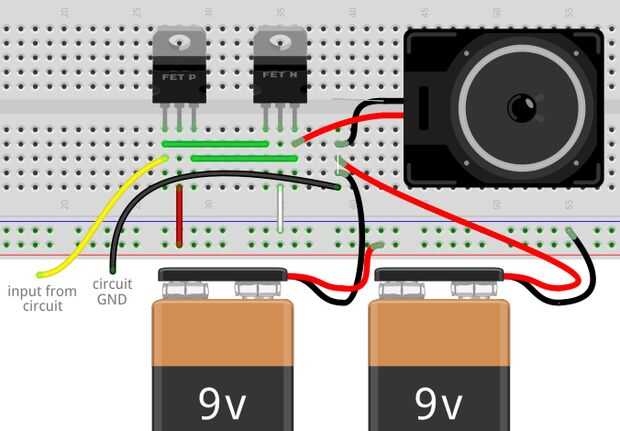

Construcción: Poner ambos BJT en el tablero de pan que no pines están conectados entre sí. Conecte las clavijas de base junto con un cable puente. Atar los emisores junto con un cable puente. Conectar la entrada de su circuito u onda a los pernos de la base. Conectar las dos baterías en serie, con el '+' de uno conectado con el '-' del otro. Este cruce es ahora tierra. Conecte la batería el circuito GND GND por lo que todo está en el mismo plano de referencia. Tomar la ajena '-' desde el par de la batería y conectar al colector del TIP32C. Conecte el '+' plomo del par de la batería y conectar al colector del TIP31C. (Imagen 2)

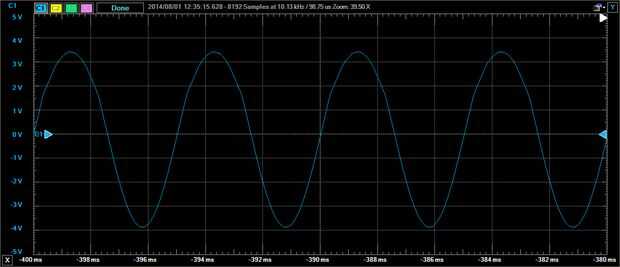

He probado este circuito con un altavoz de 1" y con un altavoz de 5" y obtuvo resultados casi idénticos. La señal de prueba fue una onda de seno de 4Vp 0 a 200 Hz. imágenes 3 y 4 muestran la distorsión de la onda debido a las características de los altavoces cuando no hay ningún amplificador conectado (imagen 3 es el altavoz más pequeño). Cuando se conecta el amplificador de potencia, vemos una salida mucho mejor, como se muestra en las imágenes 5 y 6 (imagen 5 es el altavoz más pequeño). Pero todavía hay algo de distorsión y la entrada de 4V se ha caído un poco por la tensión de umbral de lo BJT. ¿Cómo arreglar eso?

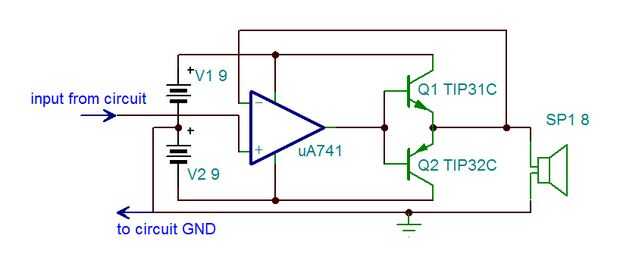

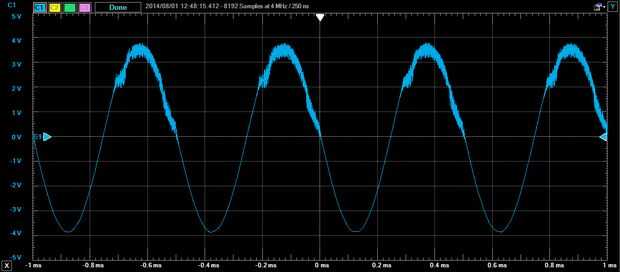

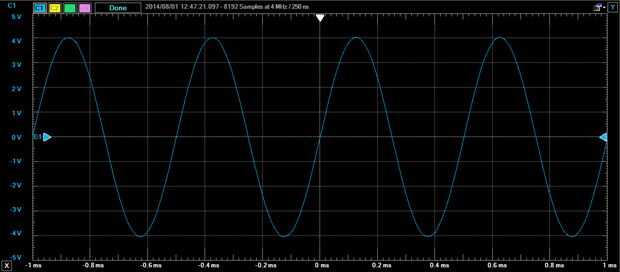

Imagen 7 muestra el mismo circuito, pero esta vez con un amplificador operacional conectado como seguidor de tensión. Esto asegurará que la tensión permanece igual desde la entrada hasta la salida, mientras sigue permitiendo el BJT a hacer su trabajo de proporcionar más actual para el altavoz utilizar. Esto es especialmente útil en frecuencias más altas. Entre imágenes 8 y 9 se puede ver la diferencia que hace que el seguidor de voltaje en la eliminación de distorsión en las frecuencias altas. Aquí la entrada es una onda senoidal de 2kHz con la misma amplitud como antes. El altavoz de 5" fue unido a la salida. Y sí, era muy ruidoso.
