Paso 1: Configuración del Hardware CNC - artículos
Esta es una lista de las cosas que son necesarias para la instalación del hardware:

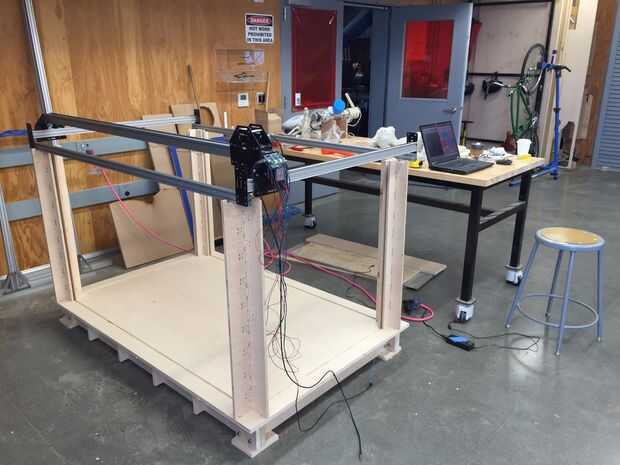

Pórtico - por desgracia, un aspecto importante para construir una impresora 3d es adquirir un pórtico! Se utilizó una máquina CNC de shapoko modificado con el fin de obtener el control. Aquí hay un enlace sobre cómo montar el shapoko. Hemos ampliado el pórtico para rieles de aluminio 4' x 6'.
Extensiones de riel de aluminio
Microcontroladores - como un microcontrolador hemos utilizado placas de arduino uno, tanto para el control del pórtico, así como agente de fijación del depósito de la bomba. La programación de los microcontroladores se incluirán más adelante en el instructable. Shapoko también tiene información sobre cómo configurar el cableado de los controles de motor, y viene con un tablero de uno y un escudo del motor paso a paso. La bomba peristáltica tendrá su propio tablero de uno y escudo del motor. También contamos con un archivo de los soportes del motor impresos 3d.
Un montón de alambre - trenzado y Núcleo sólido
Efector final - el efector final consiste de una bomba peristáltica con tubo, una boquilla, un carril de aluminio de 3' y un depósito para la celebración de aglutinante. Es posible motorizar el eje Z, sin embargo se encontró que fue más rápido para poder controlar manualmente la altura Z en nuestro proceso de impresión. También hemos unido los archivos .stl para las piezas de impresión 3d.

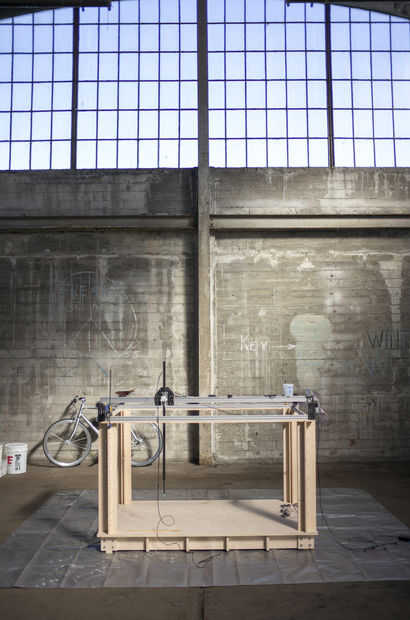

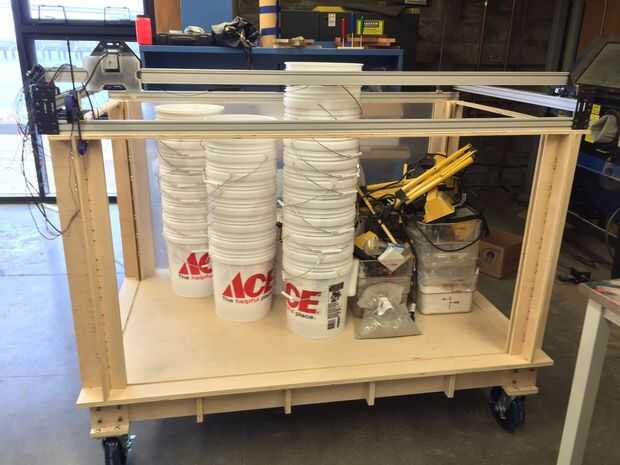

Cama de impresión - la cama de impresión es un enfoque opcional. Construyó uno para tener cierto grado de contención material, pero no es necesario el proceso de impresión para tener uno. Ofrecemos CNC fresado madera contrachapada para construir nuestra cama de impresión. Aquí está lo que usted necesitará si usted decide construir uno, de lo contrario, sólo puede estar el pórtico en postes.
2 hojas 4' x 8' - 1/2" madera contrachapada
2 hojas 4' x 8' - 3/4" madera contrachapada
Hojas de acrílico
