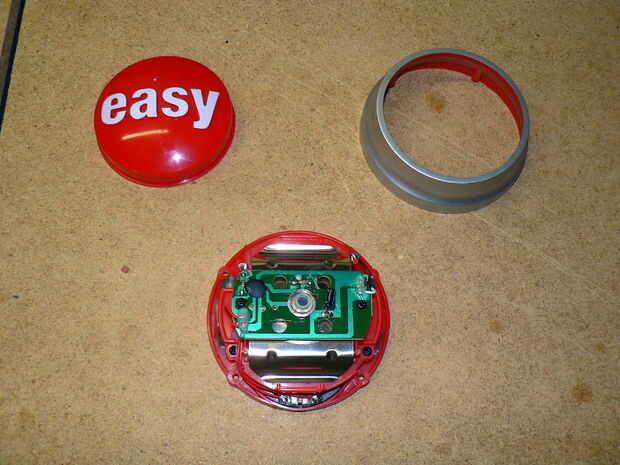

Paso 3: Cortar el botón fácil

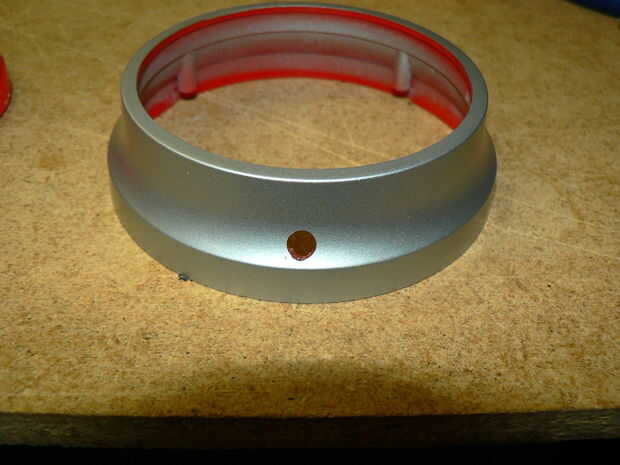

Perfore un agujero en la parte de anillo de un tamaño apropiado para el cable de 2 conductores que va a utilizar. Preste atención a la orientación basada en los orificios si desea que el cable de un lado específico del botón. Perforé mina para salir a las 6:00 (Foto 3).

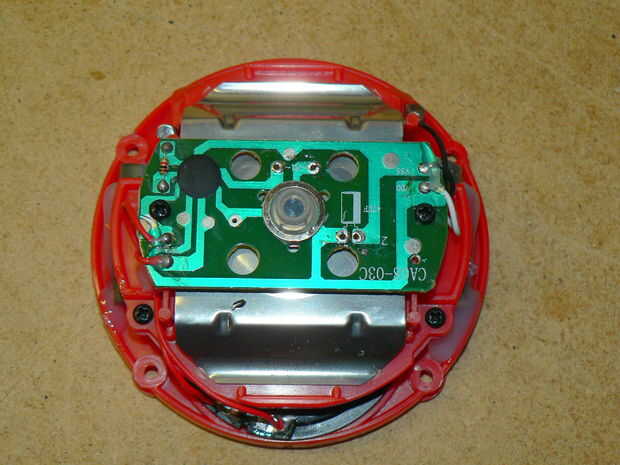

Ahora echemos un vistazo a la electrónica. Los cables y las almohadillas están marcadas en la foto de abajo. Desde otro sitio web (citado abajo):

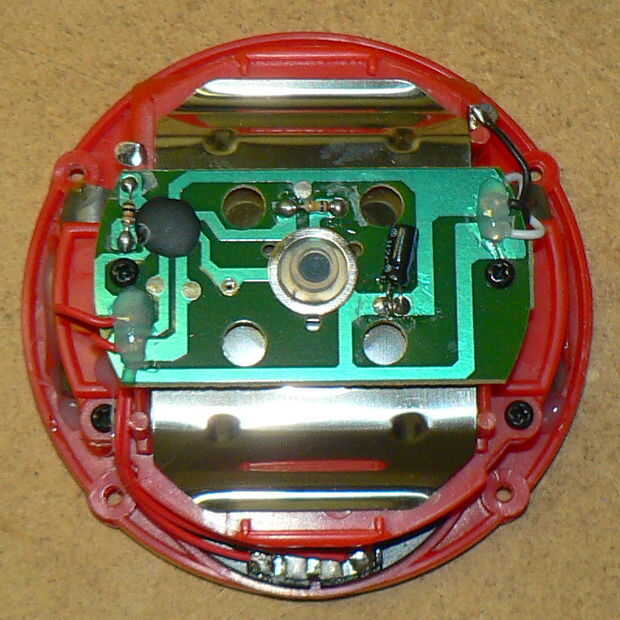

"Pastillas de B y C están conectados directamente entre sí. Presionar el interruptor conecta a placa de A. A pesar de la apariencia, Pad D no parecen conectarse el interruptor de." (Foto 4)

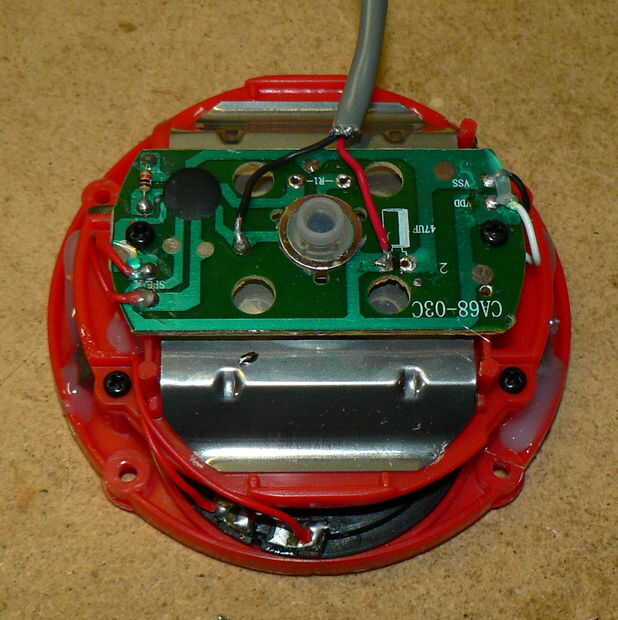

Esencialmente queremos eludir el altavoz, así que a soldar nuestros cables a los topes de A y C. Para ello tenemos que quitar el resistor y el condensador. Usé la bombilla desoldadora para quitar la soldadura sobrante antes de colocar mi cables (fotos 5 y 6).

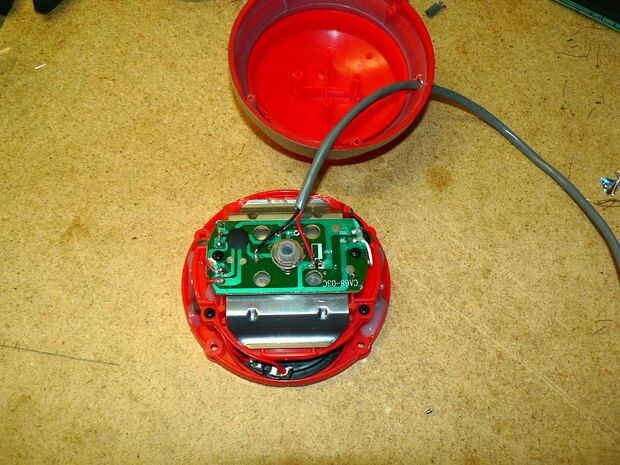

Por último, ejecute el cable a través del "anillo" y volver a montar el botón (foto 7).
Para más detalles sobre el arreglo de botón fácil (incluido cómo convertirlo en un abridor de puerta de garaje), por favor visite este sitio:
http://www.flickr.com/photos/tommybear/sets/72057594093761486/Comments/
