Paso 6: Cableado de la unidad

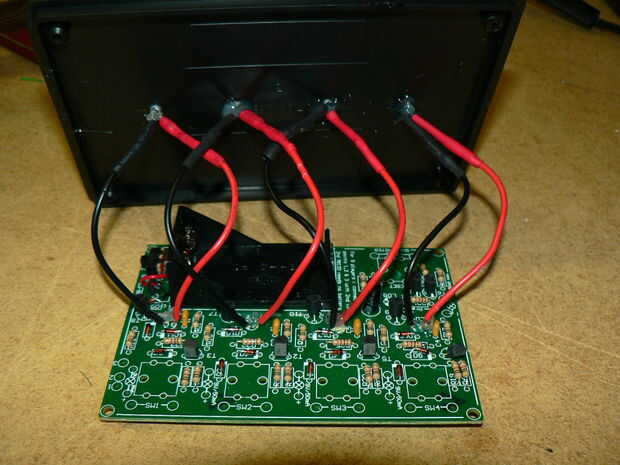

A continuación vamos a conectar los LEDs a la placa de circuito. Atención positiva/negativa (por eso he utilizado dos colores diferentes). He añadido tubería de encogimiento de calor cerca de la tapa para evitar el contacto del alambre. También puse un poco de pegamento caliente en el circuito por la misma razón (Foto 2).

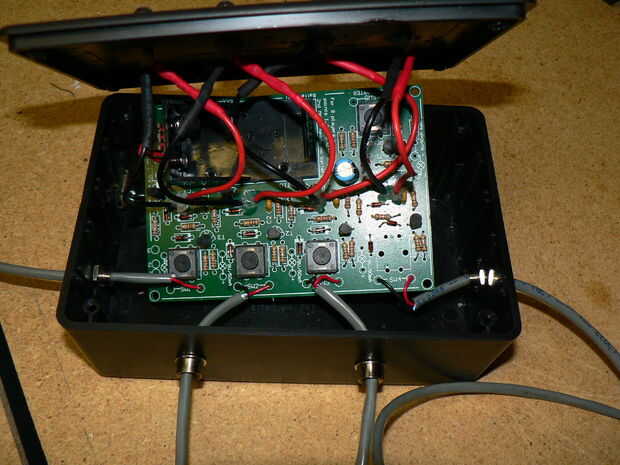

Correr los cables del botón fácil a través de los orificios de la caja y conectarlos a la Junta como se muestra en la foto (Foto 3). Se trata de un dolor por todo lo que es conectado.

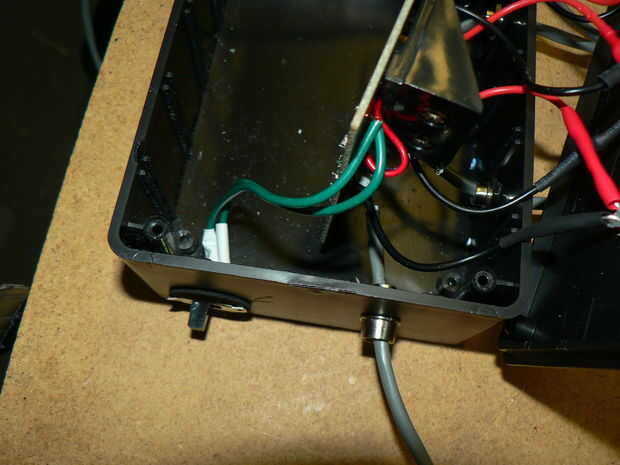

Por último, une los cables del interruptor deslizante a la esquina superior izquierda del tablero (foto 4). Consulte las instrucciones del kit para más detalles sobre los agujeros para usar. Esto se hace pasado para facilitar la soldadura de los cables del botón.
(Nota: todos los cables se sueldan en la parte inferior del tablero)
