Paso 5: Fuentes de alimentación

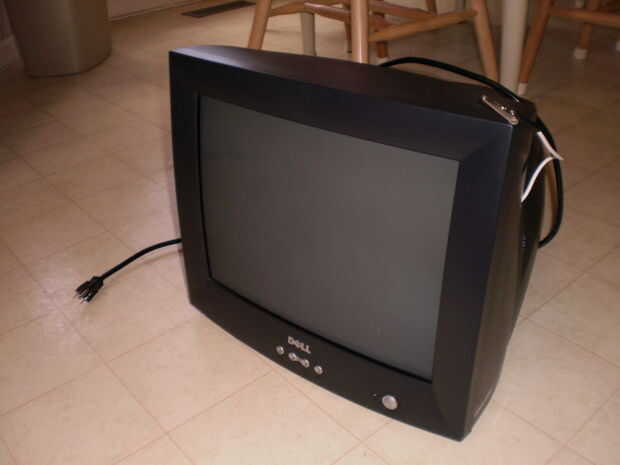

Su mejor opción y la más fácil es un viejo sistema o computadora monitor de TV, el tipo pesado, bloque con un tubo de imagen de rayos catódicos. Éstos generalmente se llaman "Los monitores CRT". Monitores de computadora a menudo están disponibles gratuitamente como más y más personas convierten a pantallas planas de tipo LCD. (Una vez llamé a una persona en mi ciudad que quería regalar a un monitor CRT gratis. Ella estaba tan feliz de deshacerse de él que ella entregada a mi casa!)
CRT contiene condensadores de alto voltaje que pueden llevar a cabo una potente carga durante mucho tiempo! ¡Ten cuidado! Si recoges un viejo CRT, déjalo desconectado durante varios días antes de intentar jugar con él. Incluso entonces, ¡ cuidado! Se necesita muy poco esfuerzo para convertir un CRT en un alto voltaje de alimentación de CC, pero ser cuidadoso!

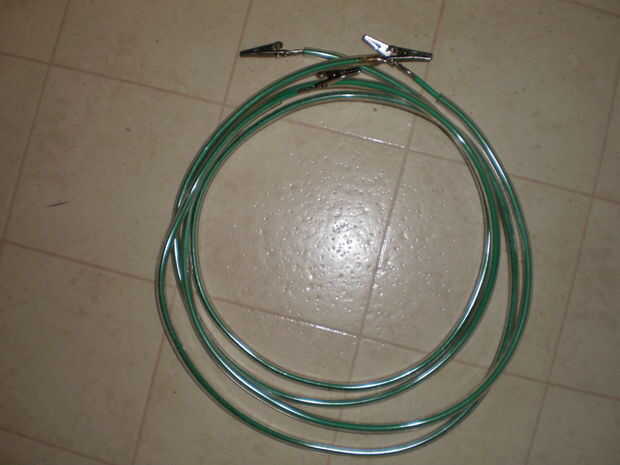

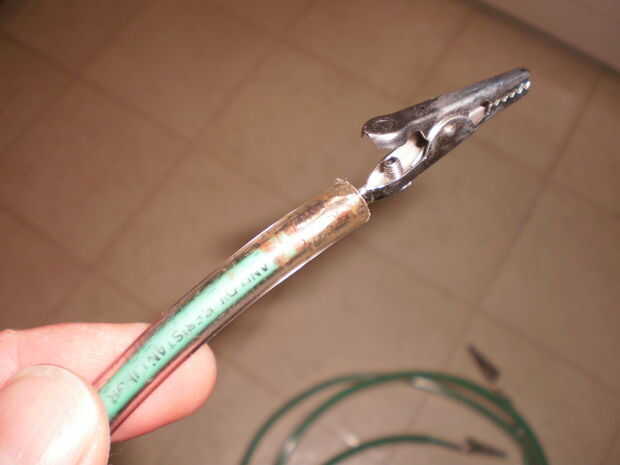

Usted necesitará un par de cables, tal vez de 24 pulgadas o más larga. Ellos deben ser capaces de manejar alta tensión. Salvar la cable de alto voltaje de hornos de microondas, etc., pero usted puede hacer su propia mediante el uso de servicio pesado 10 trenzado o cable de calibre 12 de la casa y deslizarse en el tubo de vinilo o silicona. Empujé el cable de casa de calibre 10 en tubería de vinilo acuario.

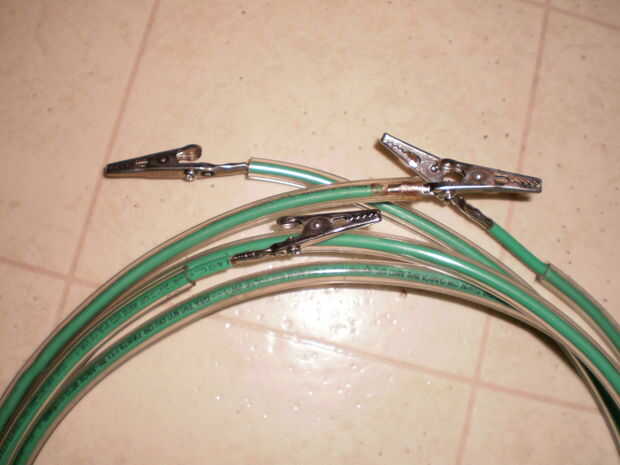

Coloque las pinzas pequeñas de cocodrilo a cada extremo de los cables de alto voltaje.
A continuación, gire el CRT pantalla desplegable. No quiere rayar o romper el tubo del cuadro (puede explotar), invirtiendo al monitor sobre una almohadilla o toalla vieja es una buena idea. Retirar el gabinete trasero de la CRT. Que tendrás que cortar el cable de datos primero, ya que algunos monitores tienen el cable moldeado en, por lo que no pueden ser separadas. También puede descartar el pedestal si es de la forma.

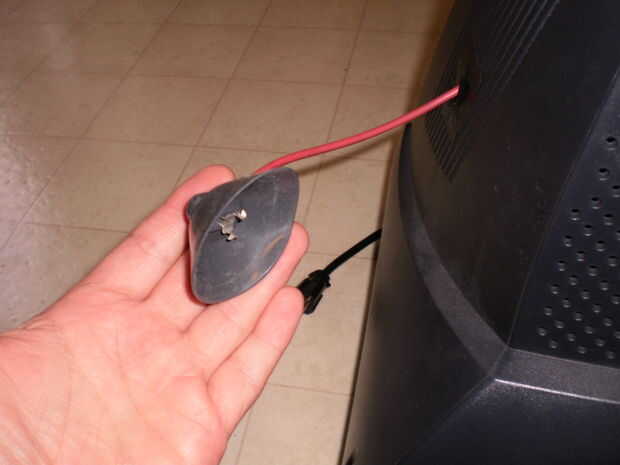

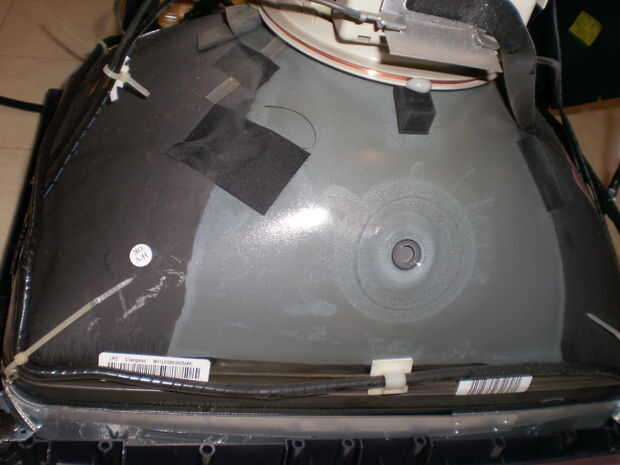

Una vez que el gabinete esté apagado, cuidadoso. Busque un cable grueso que termina en una ventosa negro. Esta se unirá al tubo de imagen en algún lugar. Retire la taza de la succión suavemente. Interior serán los conectores usados para alta tensión de canal de la fuente de alimentación del monitor con el tubo de imagen. Se trata de su positivo (+) alto voltaje conexión.

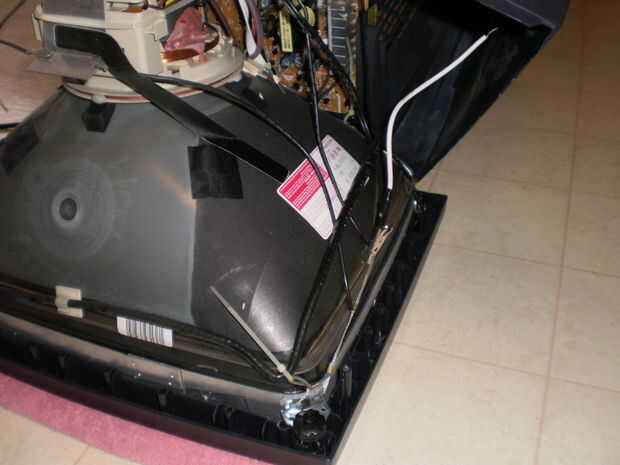

Mirar al otro lado del tubo del cuadro. Debería ver un filamento de alambre desnudo corriendo por el borde del tubo. Este es el negativo (-) o conexión de tierra. Un cocodrilo clip clip en el + conexión de la taza de la succión. Tome el otro cable de alto voltaje y clip una fin al - cable a tierra.

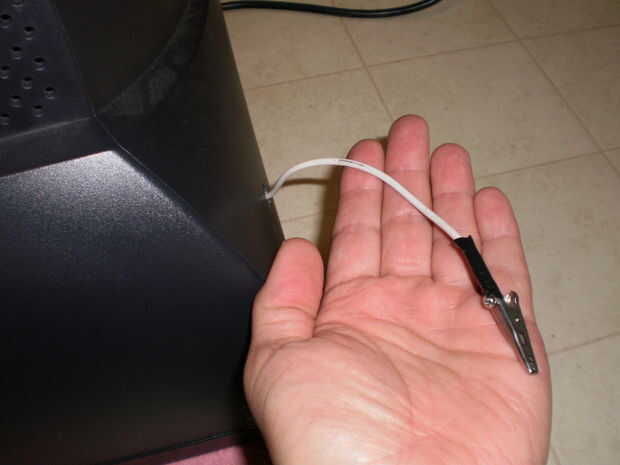

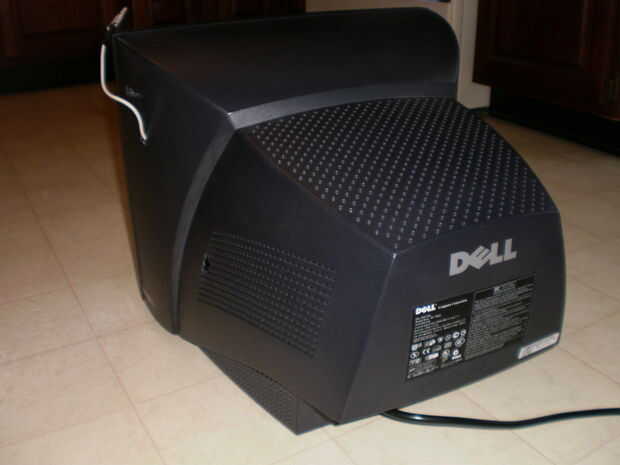

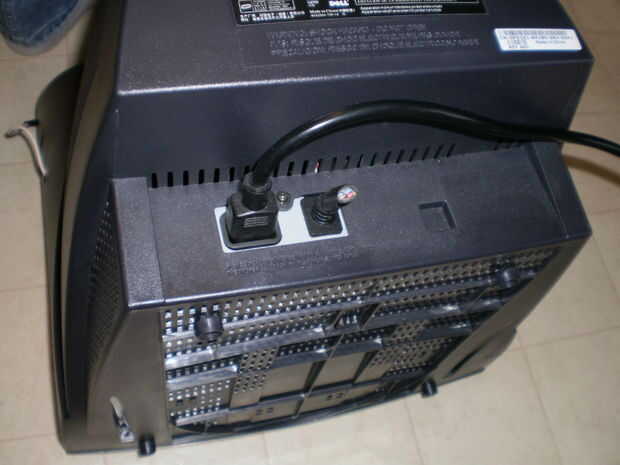

Usted puede cortar pequeños agujeros en el plástico gabinete que permiten alimentar los cables de alto voltaje hacia fuera. Una vez que tengas los cables a través del gabinete, ponga en el monitor y atorníllelo en su lugar nuevamente.
Para usar los propulsores de condensador asimétrico, situado en una gran mesa o superficie limpia. Poner tan lejos como los cables permitirá su CRT al revés. Conecte el cable positivo de la CRT para el tornillo de latón en la parte superior de la estructura de hélice. Enganche el cable negativo al separador en la parte inferior del huso. Asegúrese de que los cables no tocar o interferir con el giro de las hélices.
Antes de encender, asegúrese de que el interruptor de la CRT está encendido. Lo mejor es si se puede conectar el CRT en un variac u otro transformador de aislamiento. Esto le da control de la tensión de entrada y caja de seguridad, interruptor on/off. Si no tienes un variac, trate de usar un enchufe controlado por un interruptor de pared.
MANTENER bien detrás de los propulsores y el monitor mientras está encendida. Una fuente de alimentación de CRT puede producir 20-30.000 voltios, dependiendo del tamaño del monitor. Que mucho DC realmente puede lastimarte! También puede saltar asombrosamente lejos de conexiones metálicas expuestas a usted. Así que quedarse atrás!
Bien, usted está conectado. Eres bien detrás de los empujadores. Golpear el interruptor! Ahora ¿qué pasa?
