Paso 20: Parte inferior chasis y electrónica.

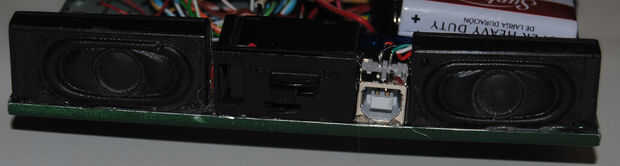

Para el sonido he utilizado los mismo altavoces portátil de primera Pee-Wee.
También he instalado un interruptor de R/C aviones. Este interruptor particular (creo que su de gran planos Mfg) está muy bien porque tiene un enchufe de carga incorporado para que puedo cargar la batería de 6 voltios.
La batería de 9 voltios en la imagen fue utilizada para la prueba. El real de la batería utilizada fue montado en la parte inferior en el paso 6.

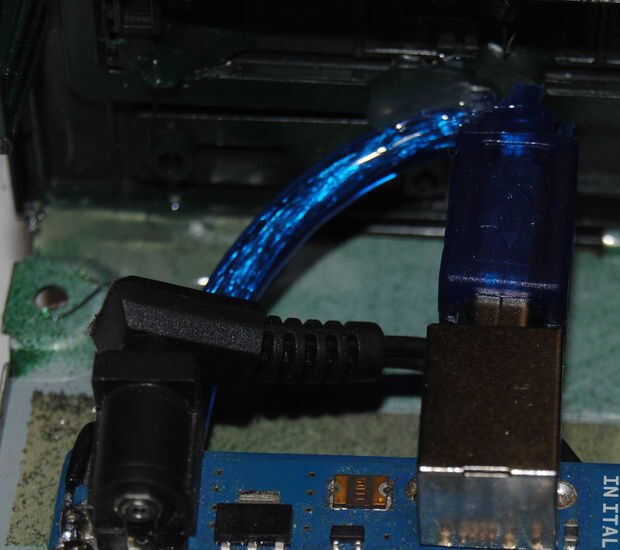

Entonces un conector USB de una impresora vieja. También modifiqué y cable de impresora vieja por lo que tendría un buen 90 grados de la curva.
Luego corrí el cable plano del teclado con un poco de pegamento caliente. En la parte superior del cable que caliente pegado un servo Futaba S3004 estándar para el servo del pan.

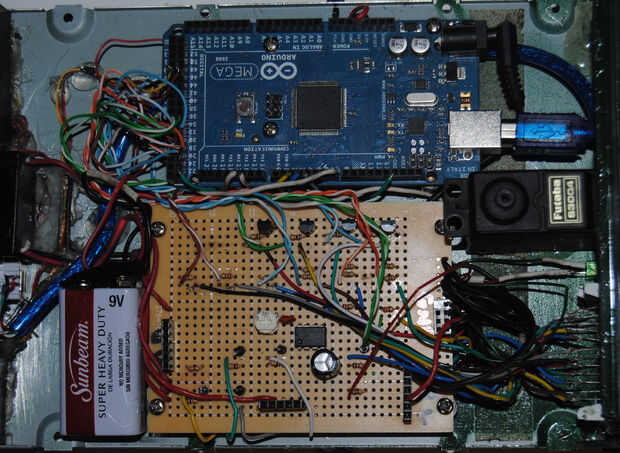

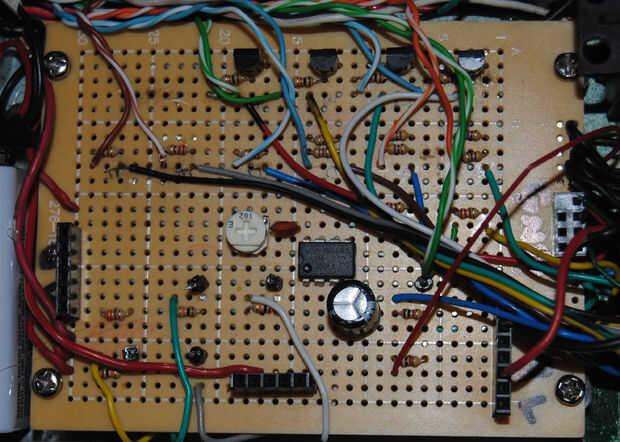

La Junta de perf fue poblada con los varios componentes:
Corriente de limitación resistencias para display de siete segmentos.
transistores 2n2222 para los dígitos de la pantalla y hay resistencias limitantes actuales en las bases.
- Corriente de limitación resistencias para la pantalla de Nokia 5110.
- 6 voltios, 9 voltios, 5 voltios y tierra cabeceras fueron agregados.
- Amplificador de audio LM386 y los componentes. (Ganancia puede ser cambiada por el potenciómetro)
En este punto he probado toda la electrónica instalada incluyendo determinación de última hora mejor, aceleración, giro, etc..
