Conducción de dos tubos de Nixie con un Arduino a través de un registro de desplazamiento y dos SN74141s. (2 / 9 paso)

Paso 2: Obtener el relle

Se necesita lo siguiente:
Una placa de desarrollo Arduino de algún tipo. Estoy usando un Freeduio de NKC Electronics
Dos tubos de nixie IN-12b con sockets (encontré algunas en eBay)
Dos chips SN74141 BCD (o su equivalente Soviética.  K155ID1, también de eBay, vea arriba)
Un registro de cambio de SN74HC595N (muy común, por ejemplo Adafruit)

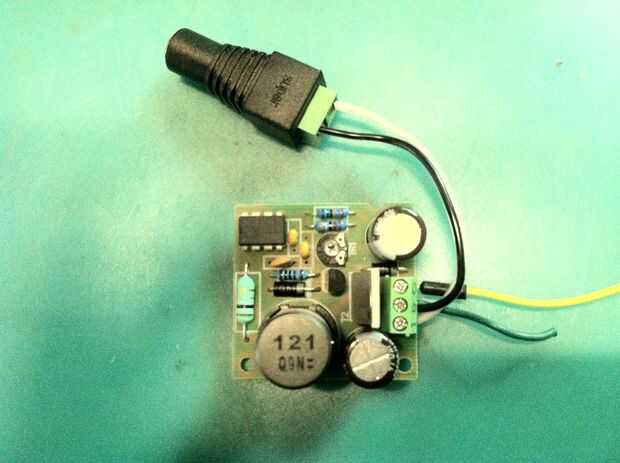

Una fuente de alimentación de alta tensión para los tubos Nixie (utilicé este uno, véase el cuadro)
Una fuente de alimentación de 12 voltios para la alimentación de alto voltaje, usé una fuente de 12 voltios.
Dos actuales limitantes resistores, uno para cada tubo Nixie. Usé un 1 vatio 4.7 kohm.
Algunos puentes y un protoboard
