Conducción de dos tubos de Nixie con un Arduino a través de un registro de desplazamiento y dos SN74141s. (4 / 9 paso)

Paso 4: Conexión de los tubos Nixie

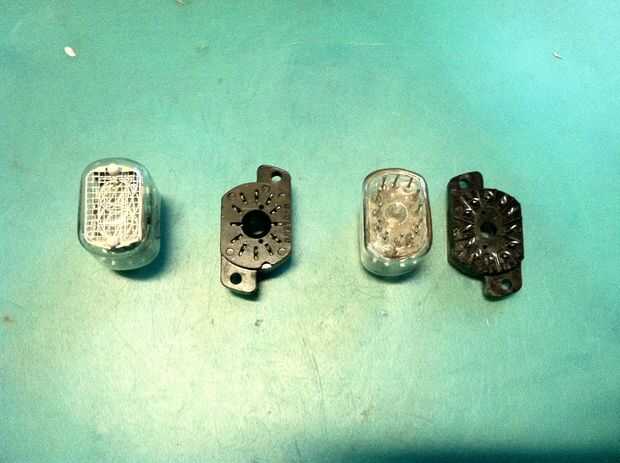

En la parte inferior del zócalo del tubo de Nixie se numera cada uno de los conductores. Soldadura 4-6" lleva en cada una de estas conexiones (puede ignorar pin 12 como no Haz utilizado). Tenga en cuenta que el zócalo tiene una muesca en ella cerca de pin uno.
Identificar el pin uno en el tubo de Nixie. En la parte superior del tubo, el número 3 será en la parte superior. El pin 1 es en aproximadamente 5:00 cuando el tubo de Nixie con el dígito 3 vertical. Mis tubos de este pin se pintó de blanco para diferenciarlo.
Coloque el tubo de Nixie en el zócalo para que el pin 1 está cerca de la muesca en el zócalo.
Conecte los 11 cables en orden a 11 filas de la placa cerca de uno de los 74141 chips.
Repita para el segundo tubo de Nixie.
