Conducción de dos tubos de Nixie con un Arduino a través de un registro de desplazamiento y dos SN74141s. (5 / 9 paso)

Paso 5: Cableado de las fichas

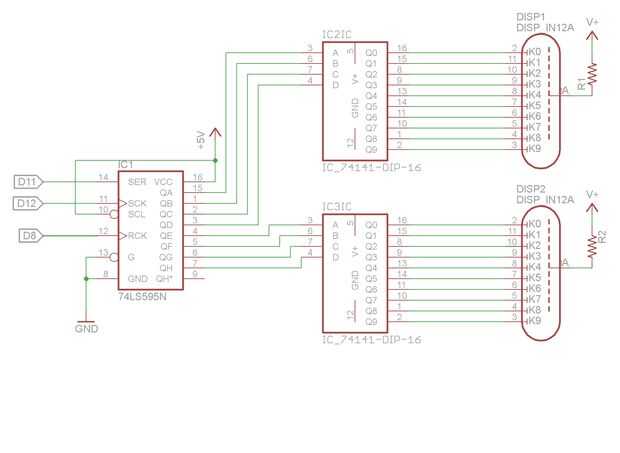

Hay una gran cantidad de puentes que necesitan conectarse. El diagrama de arriba muestra las conexiones. Las entradas D la izquierda se refieren a las conexiones a los pines digitales del Arduino. Utilicé el Vcc y tierra pasadores en el Arduino al poder el Vcc y el gnd buses en el protoboard. Tenga en cuenta que todas tres fichas necesitan conexiones de 5 voltios y tierra.
Opté por usar puentes para conectar para abrir ranuras en la placa y luego conectar las ranuras de los tubos Nixie. Alternativamente usted podría simplemente conecte las puntas de los tubos Nixie directamente a los pines de salida en las 74141 fichas.
Pin 1 cada tubo Nixie es el ánodo de alto voltaje, conecte esto a nada todavía.
Tenga en cuenta que el número en cada una de las líneas verdes junto al chip es el número de pin para ese chip. Tenga en cuenta que generalmente no están en orden para que el cableado se vea mucho más complicado que este diagrama. (ver aquí para la determinación del número de pin).
