Conducción de dos tubos de Nixie con un Arduino a través de un registro de desplazamiento y dos SN74141s. (8 / 9 paso)

Paso 8: Conexión del alto voltaje de los tubos Nixie

he encontrado la manera dura (por la quema de dos 74141 chips y una viruta del ATMega328) que algunas fuentes de alto voltaje necesitan un resistor limitador actual. Si utiliza la fuente de alimentación que hice una resistencia de 1 watt 4.7 k ohm debería funcionar bien. Algunas fuentes de alimentación han construido en la limitación de resistencias. Si usted no puede decir, es mejor prevenir que lamentar.
Conecte el cable de alimentación de alto voltaje a cada uno de los pines del ánodo (pin 1) a través del resistor limitador actual. Peligro: muy alto voltaje, asegúrese de saber lo que estás haciendo!
Encontré la mejor manera de hacer esto era que el sketch de Arduino ya funcionando pero con el alto voltaje de alimentación desenchufado. Conecte la línea de alto voltaje de los tubos Nixie antes de enchufar la fuente de alimentación de alto voltaje. Verificar dos veces todas las conexiones y luego enchufe la fuente de alimentación. Esto reducirá al mínimo choque al sistema como que tarda un poco la alimentación subir al poder. Invierta el procedimiento para poder bajar.

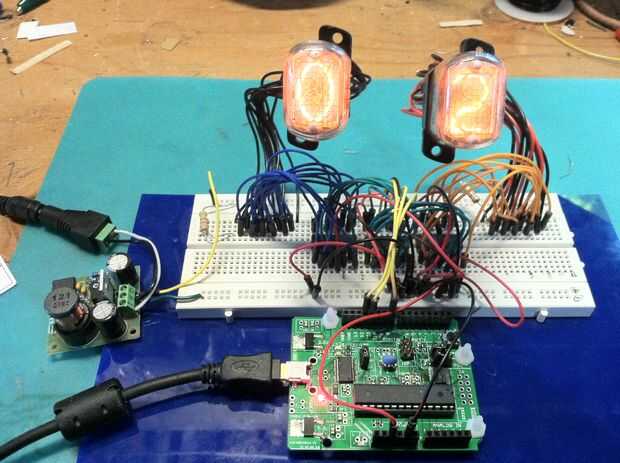

En este punto veremos los dos tubos de Nixie, contando de 0 a 99.
