Paso 2: Conecte los cables

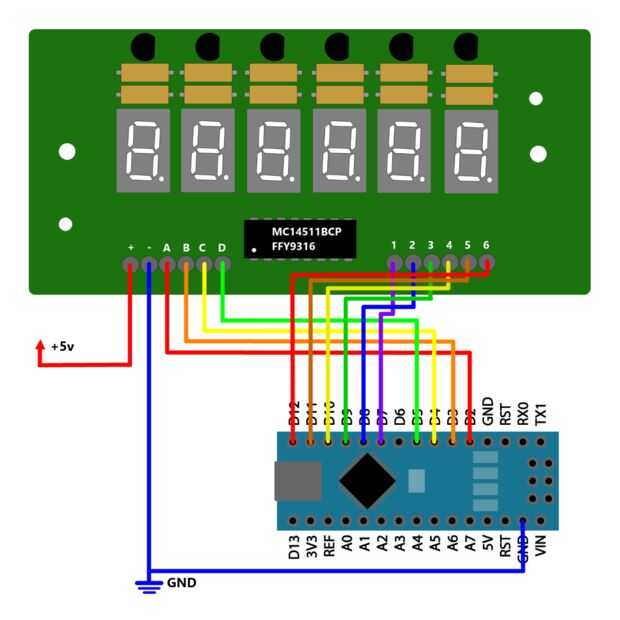

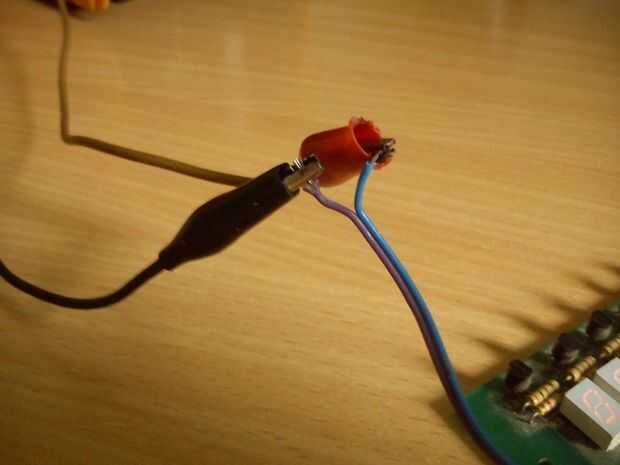

Para este proyecto estoy usando pernos sólo digitales. A, B, C, D se utilizará para establecer un número de cuatro bits, que se mostrará en un dígito. 1,2,3,4,5,6 se utilizará para establecer, en el que mostrar voluntad de dígitos del número. Estoy alimentando la pantalla con una fuente de tensión de laboratorio pero debería funcionar con la batería de 5V. Usted podría hacer más brillante mediante el aumento de la tensión, pero no se los recomiendo, porque:
1. Si su accionar la placa Arduino y el display de la misma tensión de alimentación (a diferencia de mí, estoy utilizando mi PC
Puerto USB para alimentar el tablero) el voltaje podría ir sobre el voltaje máximo de entrada y freír la placa.
2. Si el procesador de alguna manera cesará, la sobre corriente podría quemar los displays de siete segmentos.
