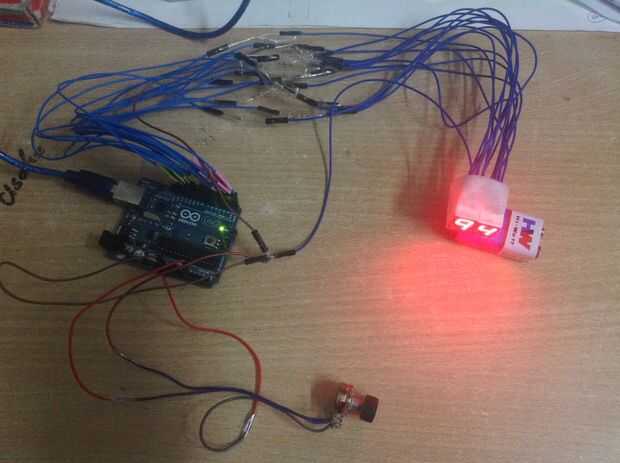

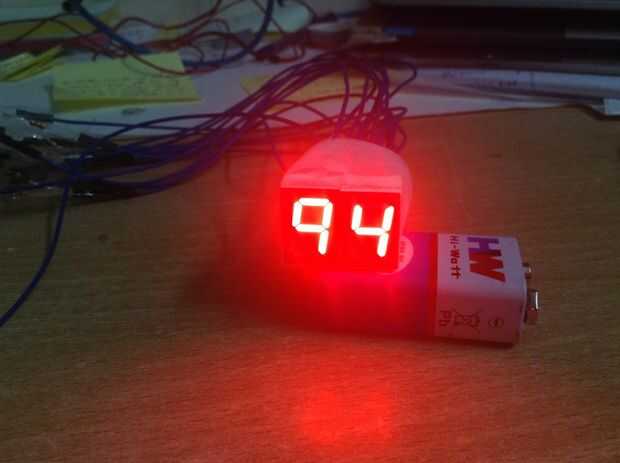

Conducir dos siete segmentos LED de Arduino

Lo que usted necesita:

  1. Un Arduino UNO
  2. Montón de Cables de puente
  3. Dos LED de siete segmentos
  4. resistencia de 330 ohm (x14)
  5. Uno de 47 ohmios potenciómetro rotatorio

Objetivo:

Para manejar el led usando el potentiomter.

------------------------------------------------------------------------------------------------

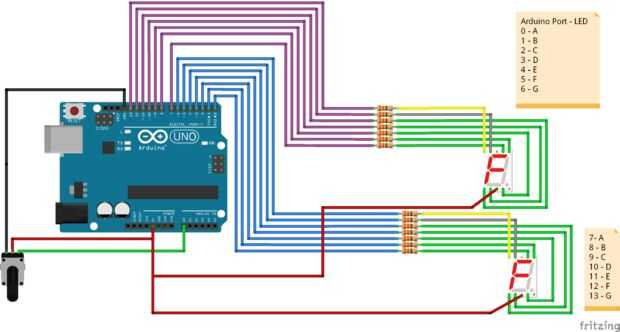

He añadido el código y el diagrama de conexión para que usted pueda seguir.

¡ Gracias por tropezar por!

Corregirme si me equivoco.

Etiquetas: Arduino, Potenciómetro de, Siete segmentos led
