Conductor Bipolar del Motor de CD/DVD sin microcontrolador (1 / 3 paso)

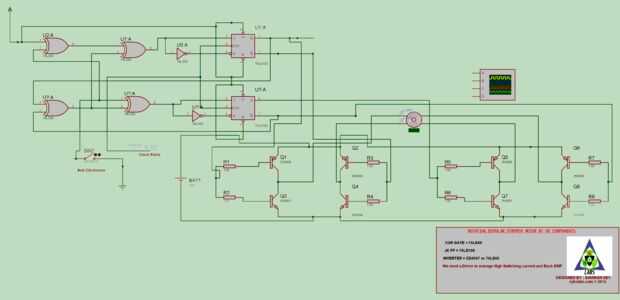

Paso 1: Fracaso de tirón de lógica y puente H

El Flip Flop que estamos utilizando es un doble Flip Flop J-K 74LS109.

Aparte de ella necesitamos una puerta de EXCLUSIVE-OR 74LS86 Quad y un HEX inversor SN54/74LS05.

Estos 3 componente hará que la lógica de necesario para el giro completo del motor.

~ ~ ~ El puente de H ~ ~ ~

Honestamente podemos utilizar un sencillo CI puente H preferiblemente L293D.

pero realmente no necesitamos tal alta corriente IC ratting. Lo hizo con 2N3904 y 2N3906 con resistencias 1N4007 y 1,5 K.

Sin embargo los transistores pueden ser de gran intensidad y frecuencia delatar si el motor lo exige.
