Paso 3: Montaje Final (todo en uno)

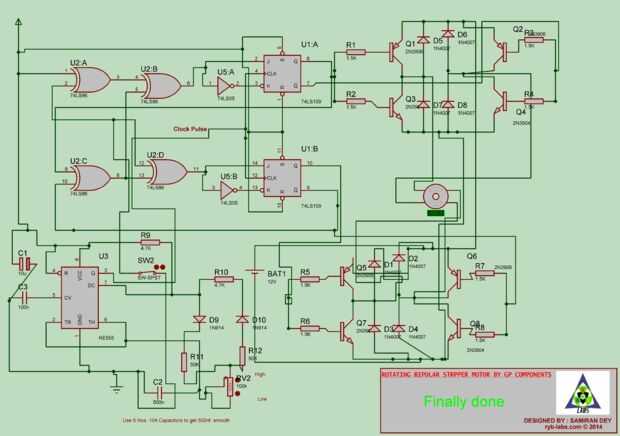

Este diagrama muestra la combinación de todos los circuitos secundarios. El circuito de simulación trabajó como encanto y tomó 4 días para sintonizar mejor.
Tenga en cuenta el motor puede ser a 12V o 5V dependiendo del tipo. Sin embargo una alimentación separada es recomendable puesto que carga inductiva produce ondulación y armónicos en el control de CC.
Todos los fracasos de tirón e inversor son TTL el circuito va a necesitar 5V como fuente.
Podemos agregar 5 condensadores de 100nf de Nos ((código 104)) para obtener la capacitancia nf 500.
El interruptor SW2 es adelante - reversa interruptor.
Cualquier manera su prácticamente hecho y se hará un poco.
Gracias y feliz electrónica...
