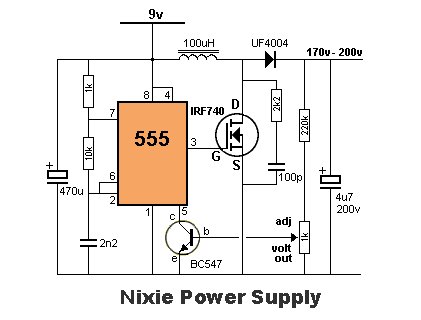

Conductor de alto voltaje de tubo Nixie


Lista de piezas
NE555N Temporizador IC & Socket (IC de 8 pines)
Tapa de la película de 2.2nF.
Tapa de la película de 100pF/250V.
Transistor BC547
470µF/16V condensadores electrolíticos
1K 1/4W Resistor
10K 1/4W Resistor
2 de 2K 1/4W Resistor
220K 1/4W Resistor
Trimmer de 1K
4.7µF / E-Cap-200V.
Mosfet IRF740
100µH/3A Inductor Radial

Etiquetas: Tubo de Nixie, Conductor de alto voltaje
