Paso 4: circuito

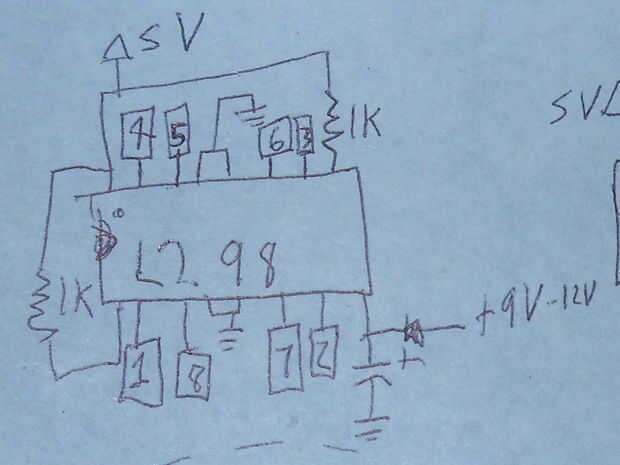

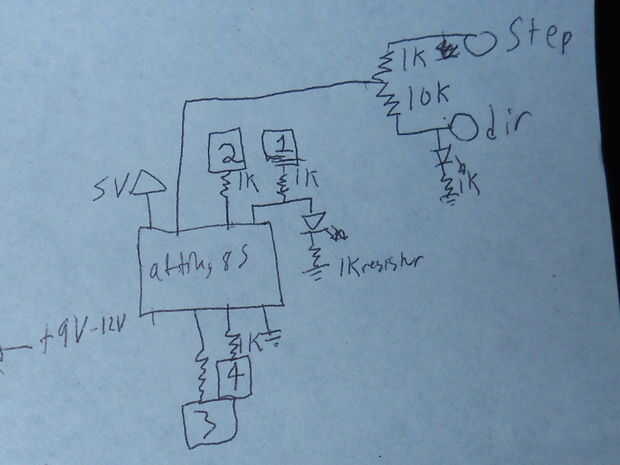

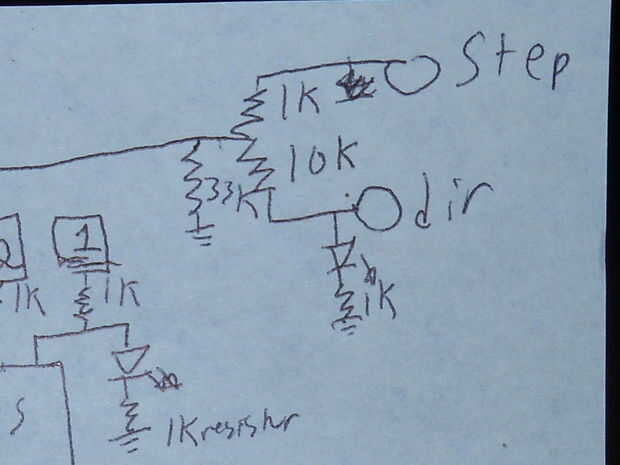

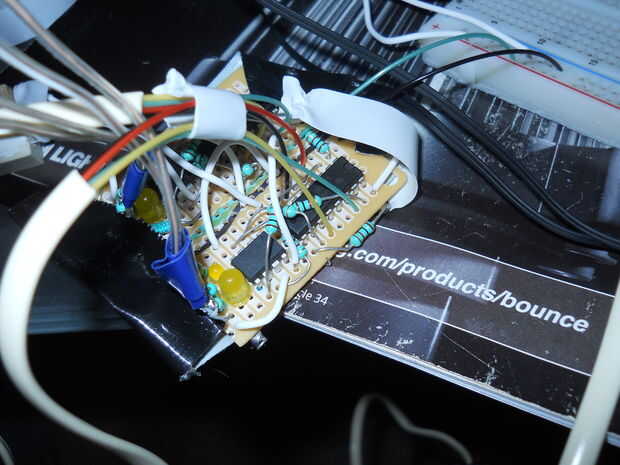

No mucho de un circuito, simplemente conectar clavijas y algunas resistencias. No tiene ningún software esquemático/CAD y no se parece a ninguno a trabajar, así que es dibujado a mano. Quisiera prototipo en un protoboard antes de soldar, para corregir la fase del motor y asegúrese de que el attiny está programado correctamente. Los números en cajas están emparejados, y éstos están conectados. Creo que es mucho menos confuso así que dibujo cada cable. Los resistores son 1K excepto la 10K y 33K en la esquina superior derecha. Tenga en cuenta que todos los pines excepto el pin de paso dir pueden ser volver a ordenado, pero se deben usar sólo pernos 0,1,3 y 4. "" Deben permanecer 1
también me gustaría sugerir algunas resistencias de alta potencia (tal vez unos 10 ohmios valor) entre la fuente y el diodo, sólo para asegurarse de que el actual se queda abajo.
