CONDUCTOR del MOTOR de alta corriente (V 1.0) (2 / 2 paso)

Paso 2: Uso y funcionamiento básico

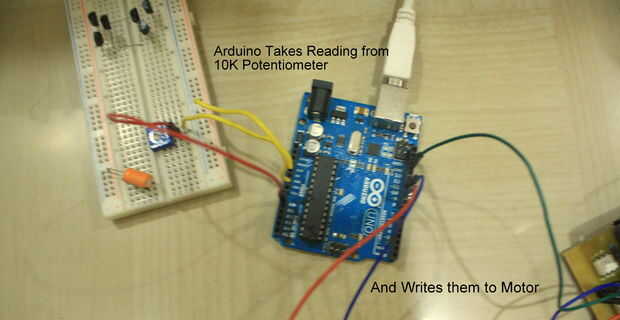

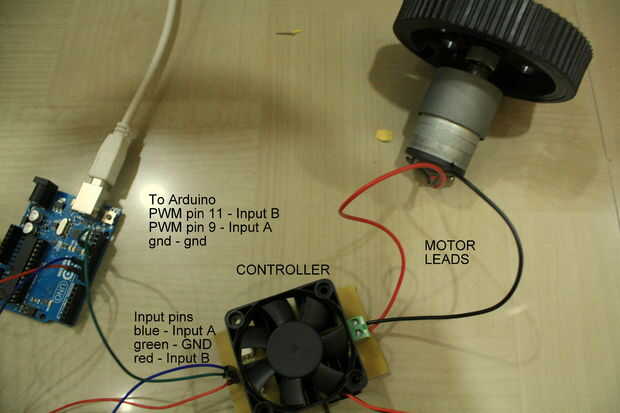

El circuito puede trabajar con o sin un micro controlador. Mcroreguladores de corriente pueden utilizarse para dar entradas PWM al conductor y control de la velocidad del motor.  El primer pin de la cabecera es para la entrada, el segundo es el microcontrolador y el tercero es entrada 2.

Preguntas frecuentes :

¿Por qué optoacopladores / Optoaisladores?
-Porque "aislar" el circuito de corriente alta ópticamente de la placa del microcontrolador.

¿Por qué estos disipadores térmicos y ventiladores?
-La baja gire a la utilización de motores más de 10 amperios que pueden crear problemas de calefacción que podrían reducir el rendimiento y también a veces dañar los componentes.

Jugando feliz!
