Conductor del Motor Nema 23 de THB6064AH (2 / 5 paso)

Paso 2: soldadura

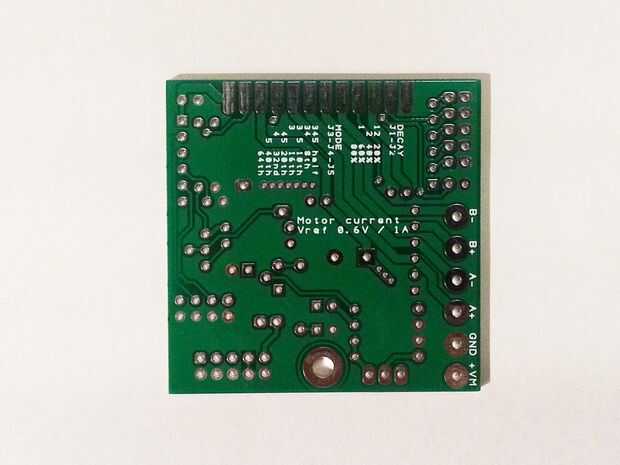

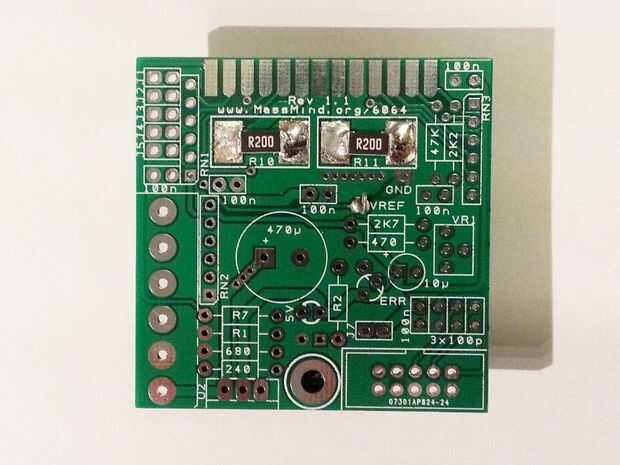

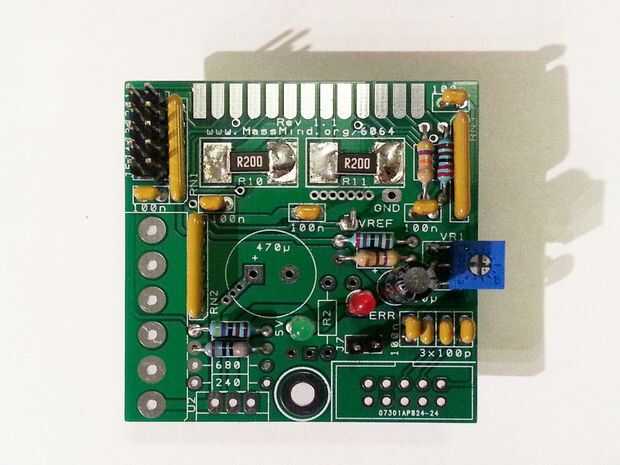

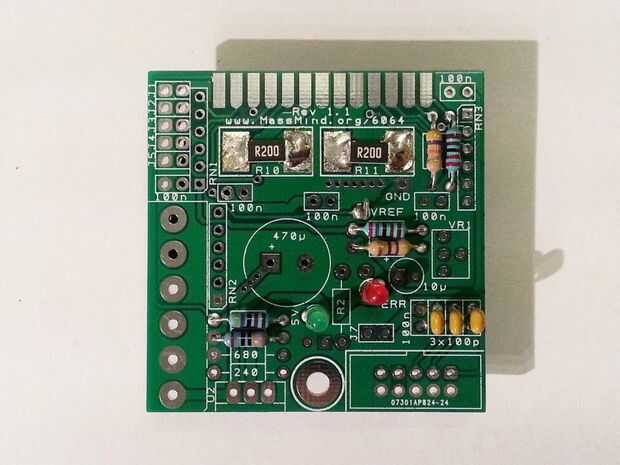

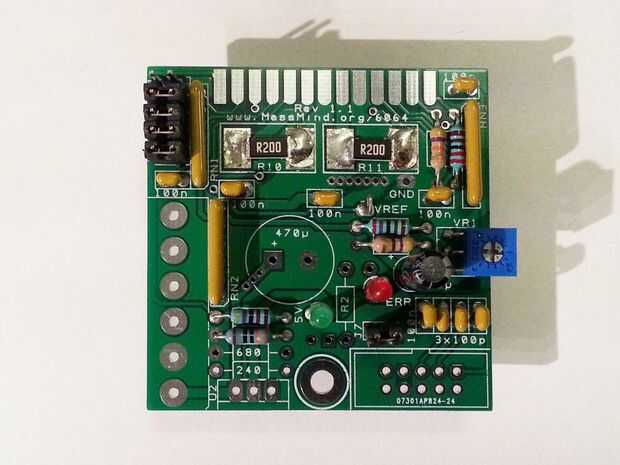

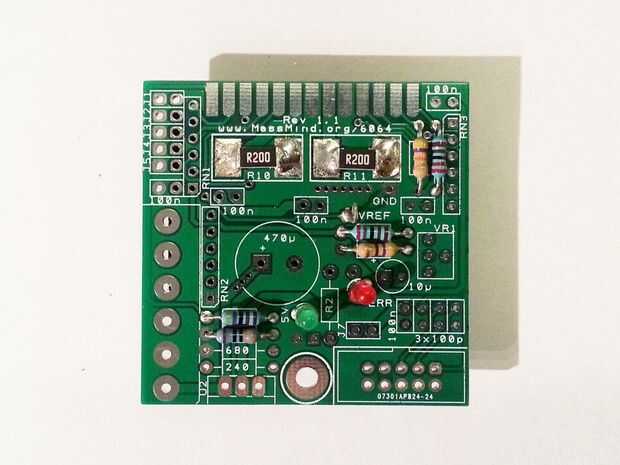

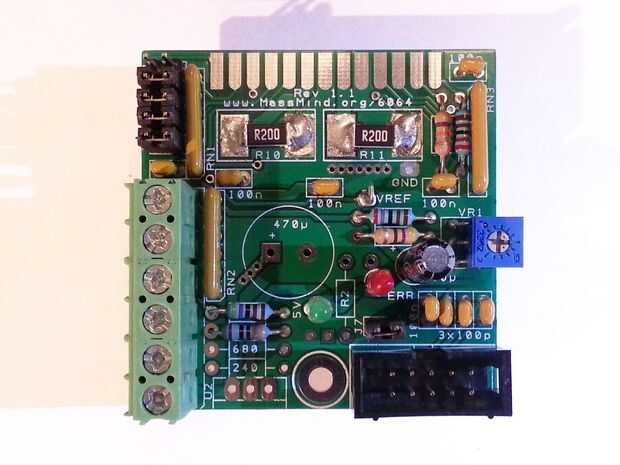

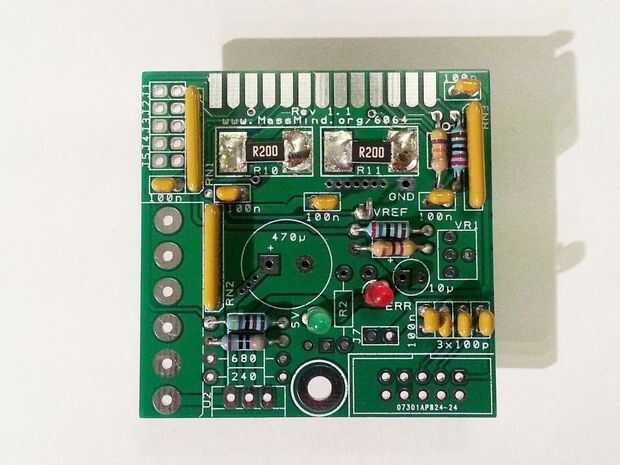

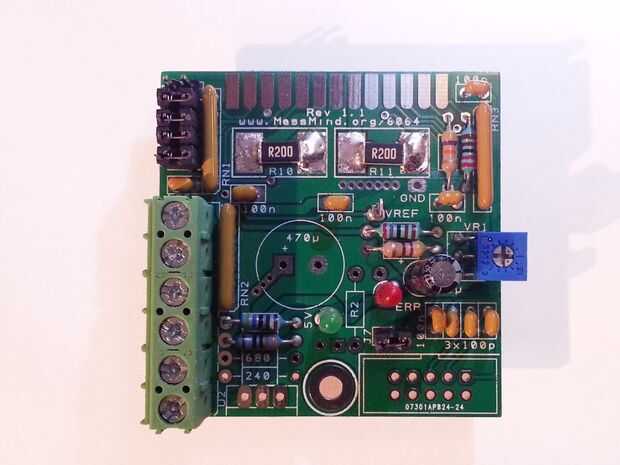

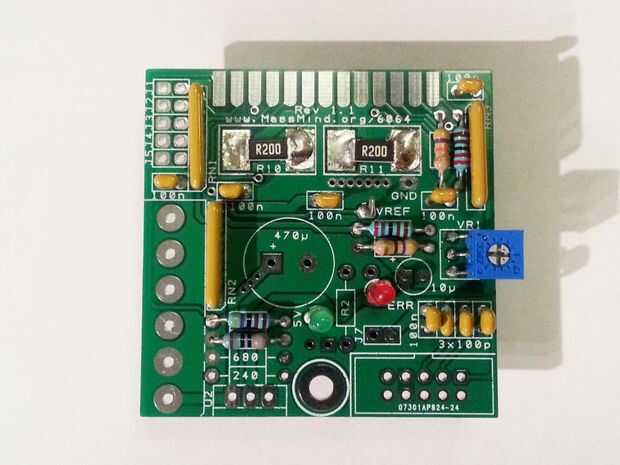

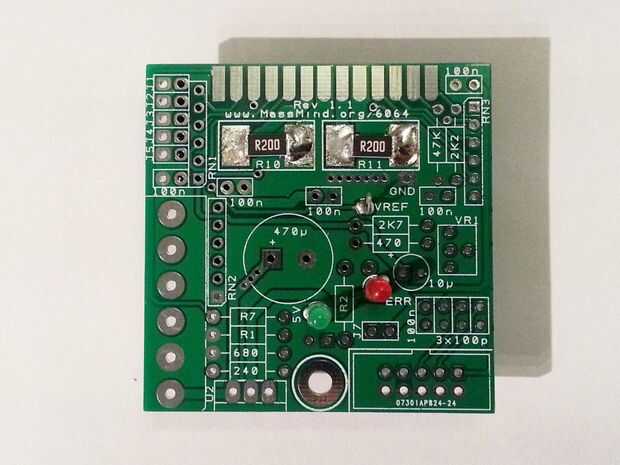

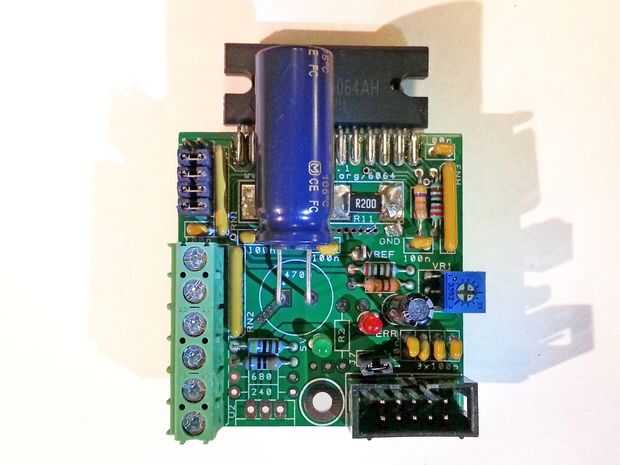

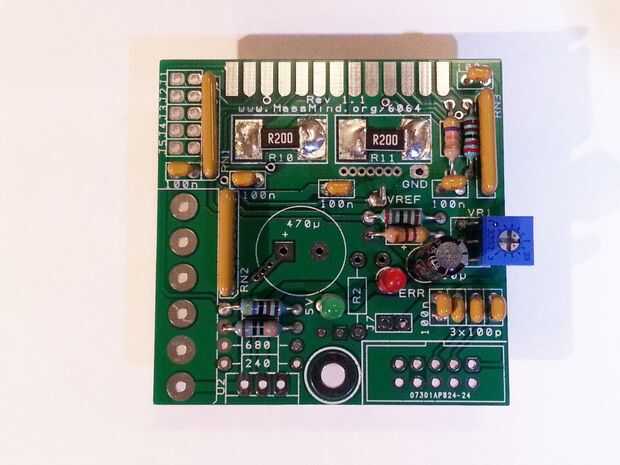

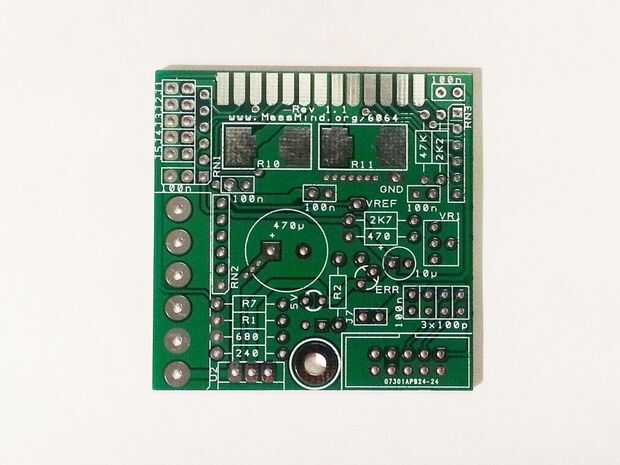

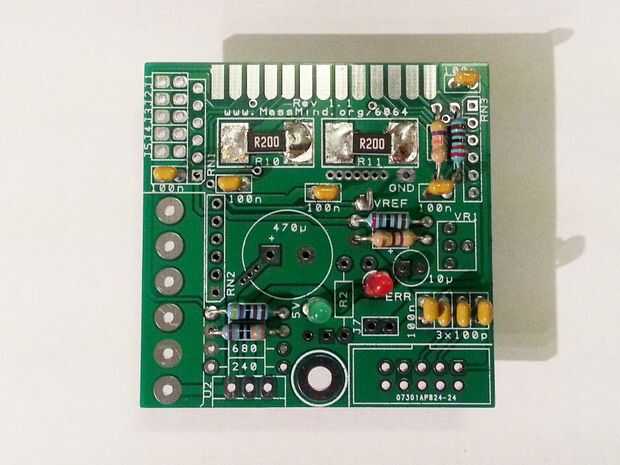

Asegurar la placa en una morsa y plan de la orden que se soldar los componentes. Comience con los dos R200s montado superficie y prueba clavijas en VREF y GND. A continuación soldar los LEDs, las pequeñas resistencias, los condensadores pequeños, las resistencias de la red, potenciómetro, condensador medio, puentes, bloque de terminales, luego la cabecera envuelta. En general comencé con los componentes más pequeños y progresivamente trabajó hacia los más grandes. En este punto Alinee las clavijas de THB6064AH en sus puntos respectivos de la soldadura y asegurar que el chip también está alineado apropiadamente en relación con los tres agujeros en el disipador de calor. Después de soldar el chip y luego doblar las patas del condensador grande y soldadura en último.

Notas:

Ser consciente de la colocación de los LEDs y las resistencias - pueden ser fáciles confundir. Es recomendable usar un multímetro para comprobar todas las resistencias antes de soldarlos. Me pareció útil para crear una maqueta de las colocaciones de resistencia antes de soldarlos.

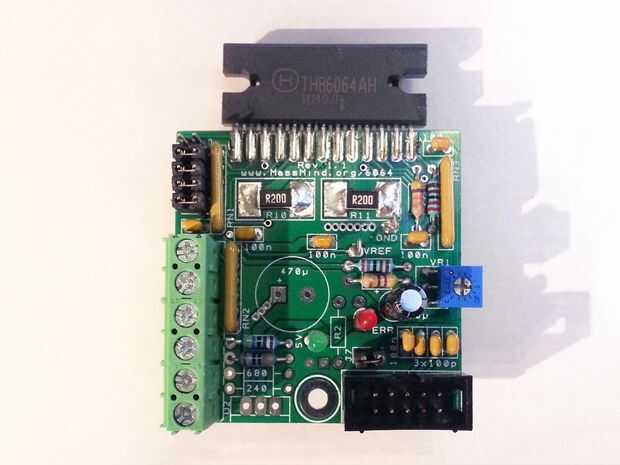

La IC va a generar algo de calor cuando se utiliza el controlador de motor. El calor es disipated con un disipador de calor. El THB6064AH tendrá a posición horizontal con respecto a la superficie del disipador de calor así que alinee el IC y luego perforar el disipador de calor antes de soldar el IC al PCB. Me pareció necesario utilizar a unos espaciadores finos entre el pcb y el disipador de calor para mantener buena alineación. Tres agujeros deben ser perforados en el disipador de calor. Un agujero para montar el pcb y dos agujeros para montar el IC.

Aplique una fina capa de pasta térmica entre el THB6064AH y el disipador de calor. Asegure el IC con tornillos.
