Conductor del Motor paso a paso simple para proyectos Arduino CNC

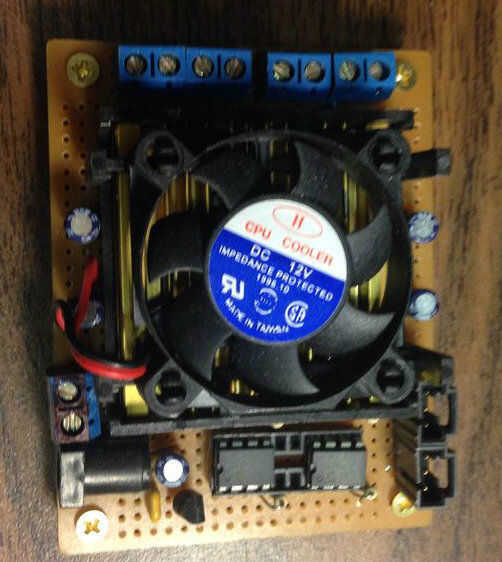

Se trata de una simple unidad de puente H dual que hice algunas fichas que bajé eBay hace un tiempo. Utiliza un microcontrolador Pic para manejar las entradas de la dirección de paso para la lógica de la impulsión de la bobina. Usé las fotos más baratas tenía que alrededor de los cuales eran lo 12c 50/509. No hay ninguna entrada de enable pero que podrían añadirse mediante el uso de una cuenta de perno más grande PIC.

Revisa el terminado Arduino 3 eje Molino aquí:

Etiquetas: CNC, Pcb, Taladro, Molino, Grabar, Ruta, Iac, Automático BRICOLAJE, Linyx, EMC
