Paso 10: carrera de relevos hasta el final!

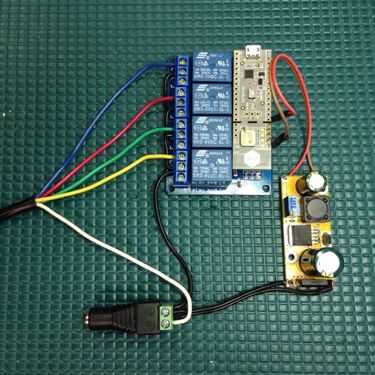

Casi hemos terminado! Ahora tenemos que hacer un cableado de los relés. Recuerde que las válvulas de riego se encienden con 24VAC. Un sistema de riego de cuatro rociadores sólo requiere cinco hilos ya que uno de estos cables es común (blanco) y compartida por todos de las válvulas y cada uno de los otros colores los cables se dedica a una válvula en particular. En la imagen superior se puede ver que el hilo blanco neutro se conecta directamente a un lado de la alimentación en el conector de barril.

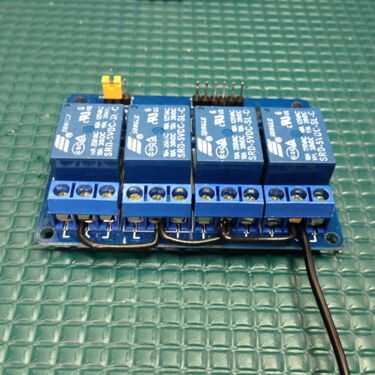

La otra fuente de energía para cada válvula viene del otro lado del conector de barril. Este cable negro se conecta al pin de centro común en el primer relais. Cables jumper corto (ver foto 2) este voltaje a los conectores de centro común llevar a cabo los otros tres relés. Ahora todo lo que queda es alimentar cada una de las líneas de riego color a las líneas (normalmente abierto) NO de los relés. Cuando se cierra un relé, la válvula conectada tendrá el poder 24VAC negro y el blanco comunes.
