Paso 5: Una instalación necesaria...

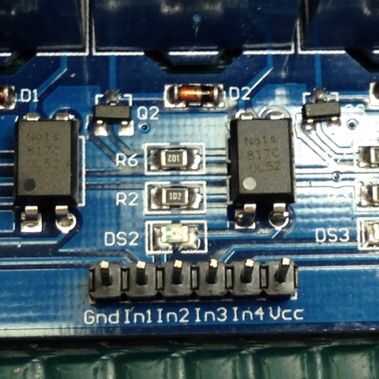

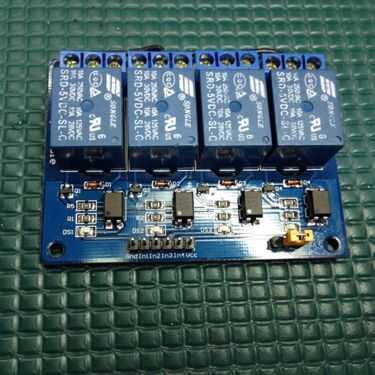

La primera parte de este proyecto es pasar las señales GPIO del Modulo a los cuatro relés que controlan las válvulas de riego. En la imagen superior, se puede ver la placa de relé, y la 2da imagen es un primer plano del conector de seis pines. El conector ha de tierra (Gnd) a la izquierda, las cuatro señales y el pin de Vcc de 5V a la derecha.

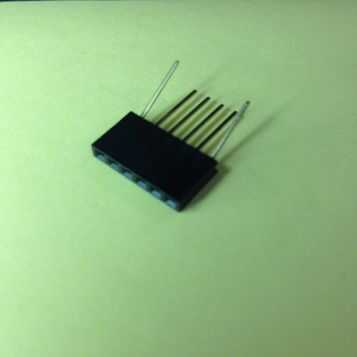

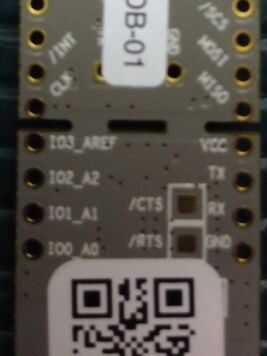

La imagen 3 muestra cuatro pines GPIO en el Modulo, etiquetado IO0 a través de IO3. Quiero conectar los pines del Modulo IO a los pines de entrada del relé, así que voy a utilizar un encabezado de apilamiento de escudo, pero en lugar de sólo las cuatro clavijas, estoy utilizando un encabezado de seis pines y doblar las líneas de VCC y GND hacia fuera así que pueden ser utilizados para aplicar energía al Modulo y el relé.

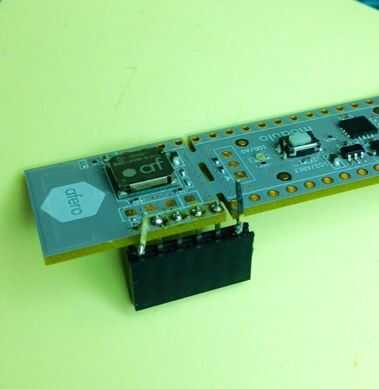

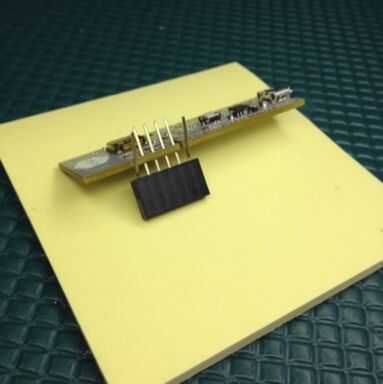

La soldadura de la cabecera de apilar las 4 líneas GPIO en el Modulo; puede que desee utilizar una 'ayuda de las manos' para sostener la cabecera recta mientras se suelda. Si el conector no es recta, puede calentar cada una de las conexiones de soldadura y ajustar suavemente el conector, pero es mejor conseguir este derecho desde el principio. Cuando haya terminado, puede probar el ajuste por enchufar el Modulo de la placa de relé.
