Paso 7: Poder absoluto!
Ahora que tu Modulo y tableros de relés se conectan mediante el encabezado de apilamiento de escudo, es el momento de aplicar una fuerza. Para esto, he encontrado una barata AC/DC a DC Buck Converter en eBay ($2,80). Recuerde que las válvulas de riego quieren 24 VCA, y el Modulo y el relé quiere 5VDC. Es conveniente tener una fuente de alimentación 24VAC solo alimentar a ambos, pero necesitamos convertir la CA a la C.C., y soltar la tensión. El convertidor del Buck es pequeño y útil para una variedad de proyectos, y con el giro de un tornillo se puede ajustar fácilmente la tensión de salida.

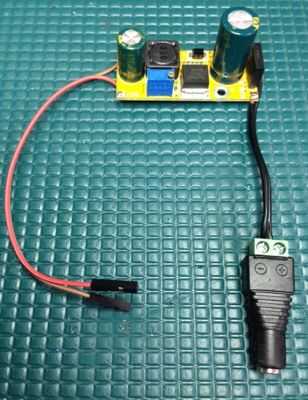

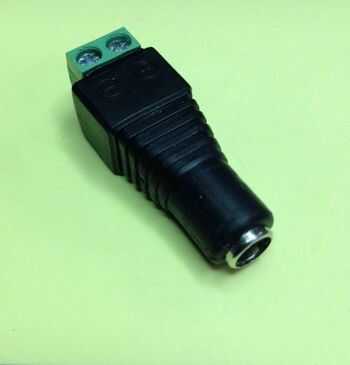

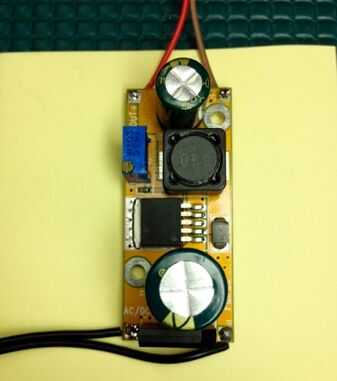

Comience soldando los cables a los AC/DC entrados agujeros en el Convertidor Buck (hilos de fondo en la foto de arriba). Pele los extremos de estos cables y conectar uno a cada terminal en el convertidor de conector de barril. Puesto que la fuente de alimentación proporciona voltaje de CA, no importa cual cable va a que conector. A continuación añadir puentes al lado de salida en la parte superior. Estos se deslicen en el GND y Vcc pernos eso palillo encima de tu Modulo board - pero no conecte todavía!.

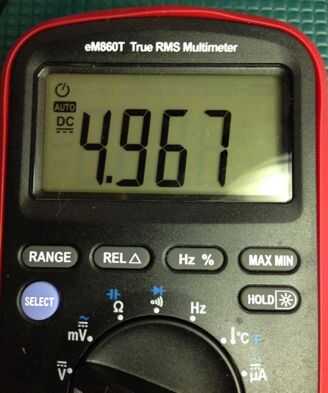

Ahora tienes que comprobar y ajustar el voltaje en el Convertidor Buck. Comience conectando el voltímetro a los pines de salida y ajuste el dial de voltios DC. Ahora Conecte el convertidor de AC en la pared y enchufe el conector en el conector de barril. Observando el voltaje, ajustar el tornillo pequeño en el potenciómetro de ajuste azul hasta la salida 5 volts. Ahora estás listo para el montaje final.
