Paso 6: Circuito de Control de luz
El RaspberryPi enciende la bombilla de LED de encendido y apagado por medio de una red de transistores conectada al "lado bajo" (pines GND) de la bombilla LED.
En este diagrama, hemos utilizado un LED estándar en lugar de nuestro conjunto de lámpara LED para lectura de diagrama. En una implementación real, inserte el montaje del bulbo para que la '+' está orientado a la derecha de este diseño.

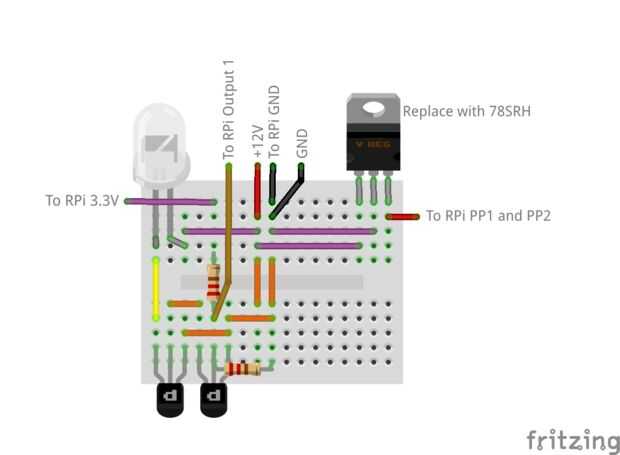

Para completar el circuito de control de LED, siga el diagrama protoboard para construir el tablero de ExplorerHat. Para probar el circuito, mover el lado de RPi de lo alambre conectado a la salida 1 a uno de los pines marcados GND y el poder de la Junta. La bombilla LED debe encenderse.
