Conectado estudio piloto (8 / 8 paso)

Paso 8: Móntelo en la caja

Después de todo eso, la parte fácil!

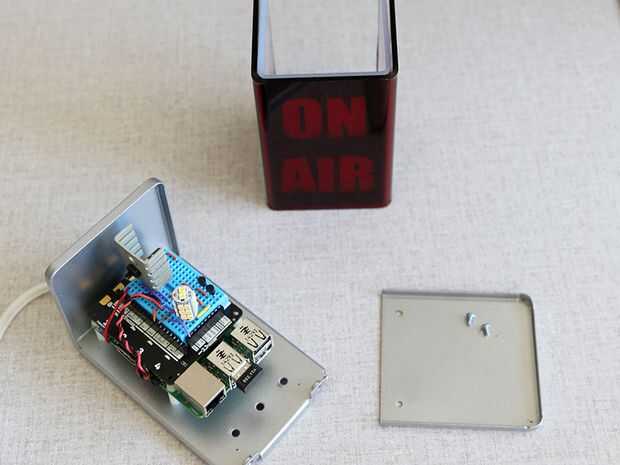

  1. Retire la tapa superior y frontal de plástico y eliminar todas las "analógicas" partes de la cabina de aire luz - cable de enchufe y la bombilla
  2. Apagado el tablero RaspberryPi y quitar el cable de alimentación de la placa
  3. Utilizando el RaspberryPi como plantilla, marque la pared posterior de la caja para las posiciones de los 4 agujeros de montaje de RPi. Coloque el tablero de manera que el extremo USB es "arriba".
  4. Perfore los 4 orificios con un poco lo suficientemente grande como para acomodar los tornillos delrin que montará el tablero a la caja.
  5. El cable de alimentación a través del orificio más grande en la parte posterior de la Junta de pescado y asegúrelo con una amarra para evitar tensión en el montaje de la tarjeta.
  6. Monte el tablero para el chasis, ExplorerHat lado "out", con los 4 tornillos y separadores.
  7. Vuelva a conectar el cable de alimentación a la Junta de RaspberryPi.
  8. Si vas a la unidad de montaje en pared, este es el momento para hacerlo. Pasar 2 tornillos los agujeros justo por encima de la Junta de la RPi en la placa trasera y el montaje a la pared.
  9. Probarlo para asegurarse de que está trabajando, y luego vuelva a instalar la cubierta de plástico y tapa de metal. Enchufe.

Felicidades, ¡ listo!
