Paso 3: Crear los moldes

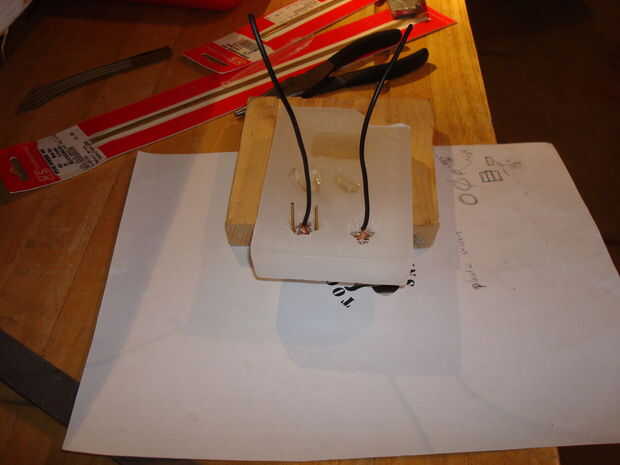

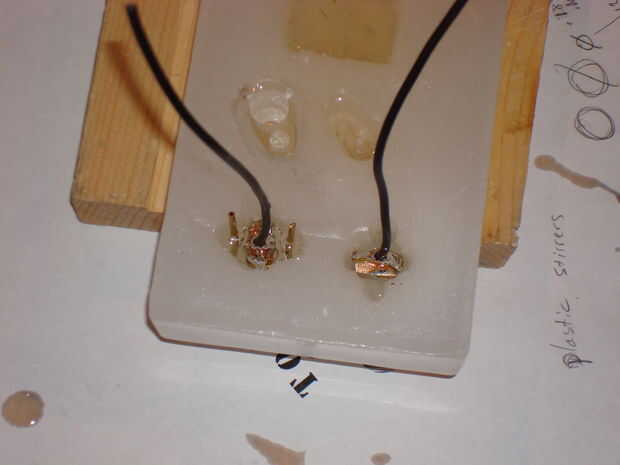

La segunda foto no es muy precisa, como los terminales de ánodo de latón fueron agregados antes de verter en el epóxico. Los moldes fueron hechos usando los pedacitos de taladro para cerdo el principal diseño de los conectores, usando un cuchillo XActo para refinar el diseño. Resulta que, me olvidé de "refinar" el molde de conector de salida lateral, por lo que terminó siendo solo un agujero de 1/2" flanqueado por orificios de 3/8", pero resultó bien.

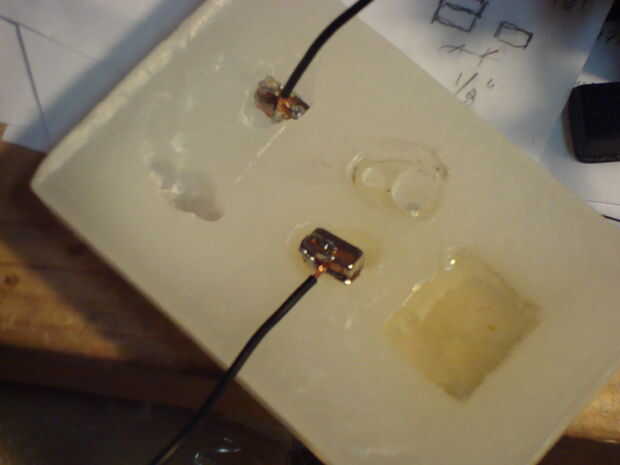

Los imanes fueron soldados a un trozo de cable de 18 ga antes de ser colocado en los moldes. Dejé sobre un 1/32" alrededor de los imanes como sea posible aislarlos.

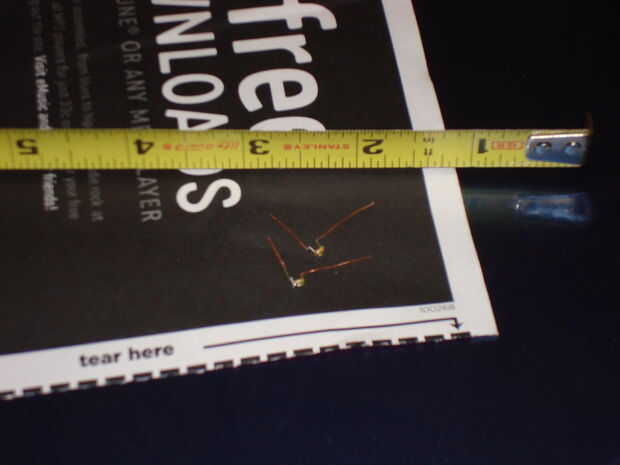

En este tiempo que también he decidido que quería fresco LED verde indicar que el poder estaba conectado (prod otro de mi esposa!), por lo pasado de moda por unos LEDs de algunos componentes SMD tenía por ahí (eventualmente cuando aprendo a AVRs de programa, que vas usando para proyectos de la luciérnaga). Como se puede ver, son fáciles de montar, siendo tan pequeño. Inicialmente sólo les soldamos los extremos de cátodo a los imanes y el plomo del ánodo sobresale ligeramente por encima del nivel del epoxy a la izquierda. Esto se hizo para que no tenga que molestar a los terminales de latón que se realizaron sólo provisionalmente en lugar de ser pegado en la cera. Después de curado el epoxi, había soldado un pequeño puente desde el cable de LED a los terminales de latón. Había pensado fuera, habría hecho los cables más largos y sólo sobre había doblado a la terminal de brass en este punto.
