Conectador magnético de la energía del ordenador portátil (4 / 6 paso)

Paso 4: Soldadura y termo retráctil!

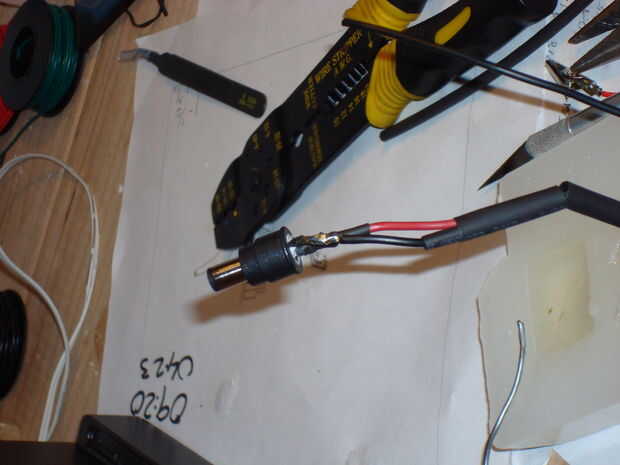

Mientras que fueron configurando los conectores (tiempo de curado es de 24 a 48 horas, pero tarda al menos un día para establecer realmente), agregué el enchufe en el conector del lado del ordenador. No te olvides de poner el encogimiento del calor sobre los cables antes de empezar a soldar nada o no podrás superar pequeños suficiente encogimiento del calor de la clavija.

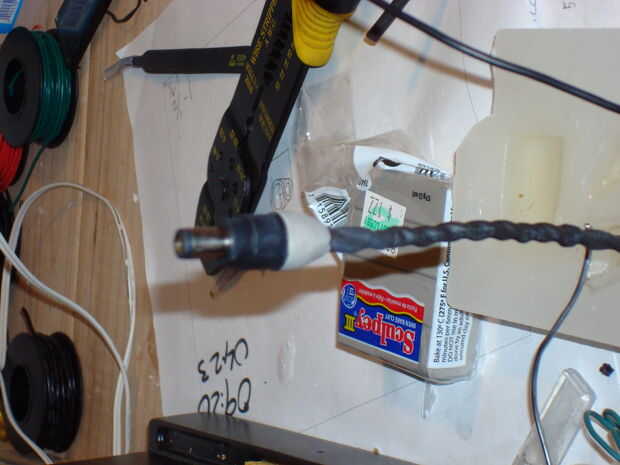

Usé una broca pequeña de la escultura de arcilla para moldear la punta plana del conector a una forma más ágil. Esto entonces fue cubierto con encogimiento del calor, capa en diámetros menores hasta que calcen los cables bien.

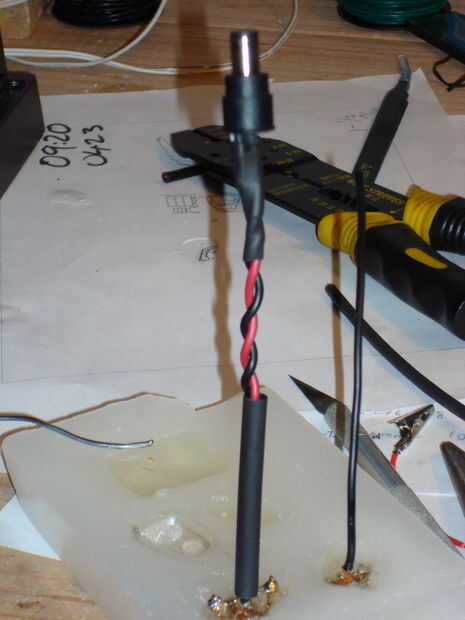

La misma técnica de arcilla fue utilizada otra vez en el conector del lado de salida, aunque no en la foto. La arcilla fue agregada en un cono justo a la izquierda de los cables soldados en la última foto, que cubre el ya calor reducido cables trenzados. (Última foto. este paso soldadura fue tomado después de la segunda moldura de epoxy como los terminales positivos tuvieron que agregar después de que había curado el primer molde de epoxy)

Utilicé varias capas de encogimiento de calor para proporcionar alivio de tensión adicional y asegurarse de que los cables energizados fueron suficientemente aislados. Al final crea un look bonito cable terminado.
