Paso 5: Demolding y remodelación
Pido disculpas por ser remiso, pero parece que se han olvidado de sacar fotos del siguiente paso...
Una vez que había curado el epoxi y los conectores se demolded, soldado positivo cables a los terminales de latón y dos dos clavos que corté para ser corto lo suficiente para caber en el conector del lado de salida. Luego perforé dos agujeros a cada lado del imán en el conector de salida (el uno sin el LED) a través de casi todo el camino. Luego perforé un orificio de pequeño diámetro apenas lo suficientemente grande como para caber las uñas, por el resto del conector. Los clavos fueron insertados en estos agujeros y terminan unos 5-7 mm desde el extremo del conector. Esta profundidad evita que las uñas energizadas accidentalmente en contacto con y energizar cualquier otra cosa. Sentí que esto era importante dada la propensión de los imanes para pegar cualquier cosa ferroso. Mientras que probablemente crear un cortocircuito y quemar un fusible antes de iniciar un incendio, no quería tomar esa oportunidad.

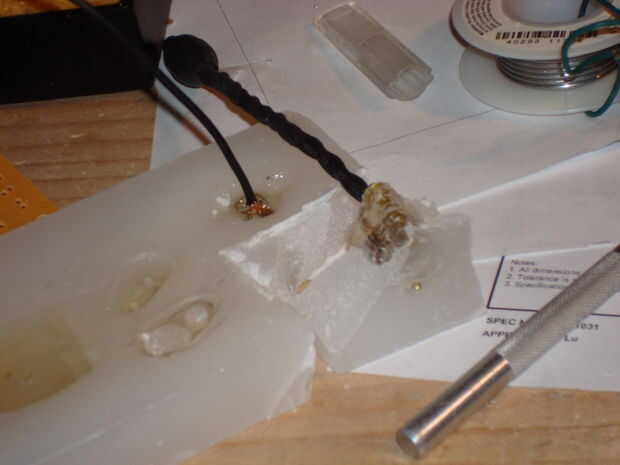

Ahora los conectores se hacen bastante, pero todavía están expuestos todos los terminales positivos de soldado (y clavos sueltos) en los lados del cable de los conectores. Para cubrir éstos, me perforó una 1/2" a través del agujero en el bloque de cera y forma la parte inferior para el lado de alambre (donde yo a soldar todas las conexiones positivas) de los conectores. También hice un poco extra que forma el agujero para hacer el epoxi forma cónica hasta el orificio de 1/2". La parte inferior del bloque de cera, con los dos conectores que se pega hacia fuera (casi completamente) entonces fue sellada con cera derretida (o así que pensé), y epoxi fue vertido en el orificio de 1/2" en la parte superior.
Mientras que resultó, los agujeros para los dos clavos se filtraron como un seive y el de epoxy se agotaron el fondo. Esto también llena los agujeros que había creado para los terminales de uñas :( Era un fastidio. Al final, sólo esperé hasta que el epoxy puesto firme para arriba y luego agregó en. Cuando demolded los conectores de la segunda vez tuve que redrill los agujeros para los terminales positivos, pero al final funciono bien. Me gustaría sugerir alguna manera sellado las cabezas de los clavos con epoxy muy gruesa antes de ponerlos en el segundo molde.

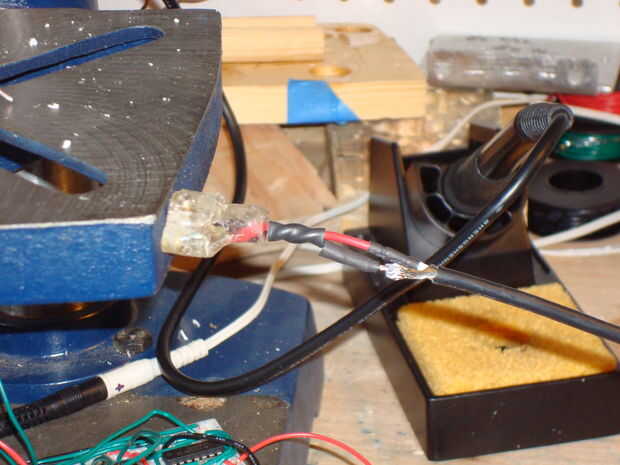

En la segunda foto se puede ver la 1/2" redondo de epoxi (justo a la izquierda de la caja de la nota) que cubre los terminales positivos en la parte posterior del conector. El conector del lado del ordenador es similar, pero no tiene un cono de arcilla para darle forma a los alambres (arcilla cono no mostrar para este conector, pero es casi idéntica a la anterior). Te vivo, sin embargo, y proporciona epoxy más expuesta para los LEDs brillan.
