CONECTAR 16384 relés a un ARDUINO único e infinito de otras posibilidades (1 / 5 paso)

Paso 1: ¿Cómo hacerlo? (Introducción)

Teóricamente es muy fácil de hacer. ¿Pueden creerlo?

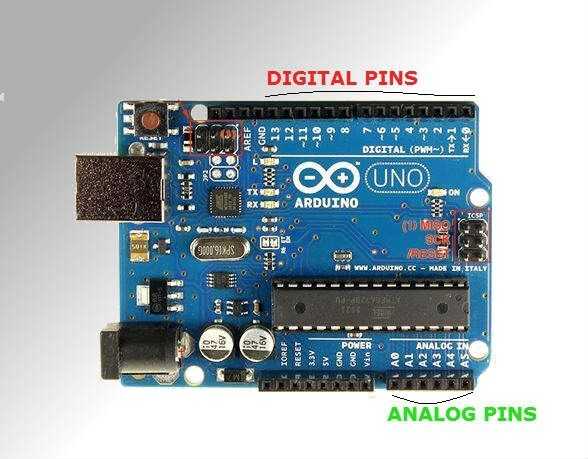

En un Arduino uno hay 14 pines de entrada-salida Digital (de los cuales 6 proporcionar una salida PWM) y 6 terminales analógicos.

Es total 20 pernos. Podemos utilizar este 14 pines digitales para las operaciones de E/S. Así podemos hacer uso de esta 14 pines para el control de los relés.

Sé que se confunden, pero no te preocupes su lógica es muy simple. Antes de venir a permite ver cómo una obra de relé.
