Paso 3: ¿Cómo conectar los 16384 relés?

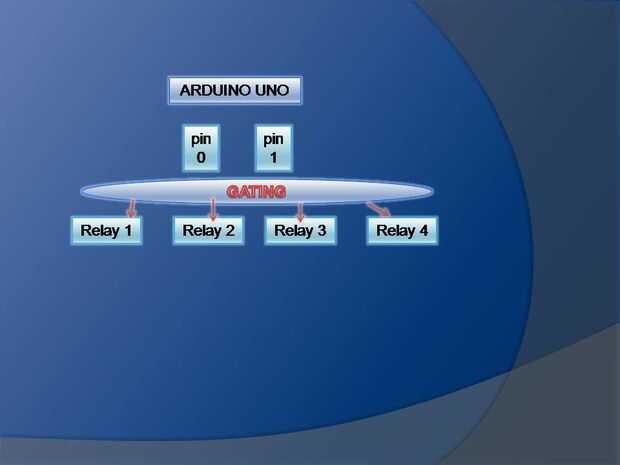

Antes de venir a le dirá cómo conectar relé 4 desde 2, pins de I/O.
ES MUY SENCILLO!!!!
¿CÓMO?
U SABERLO!
USO Y PUERTA Y PUERTAS!
QUE los dos pines, el PIN 1 y PIN 2,
PIN 0 y el PIN 1 está conectado primero a y puerta,
TABLA DE VERDAD PARA LA PUERTA
PIN 0 PIN 1 SALIDA
0 0 0
0 1 1
1 0 1
1 1 0
Simple lógica ¿no? Pero, ¿cómo implementarlo? También es fácil!

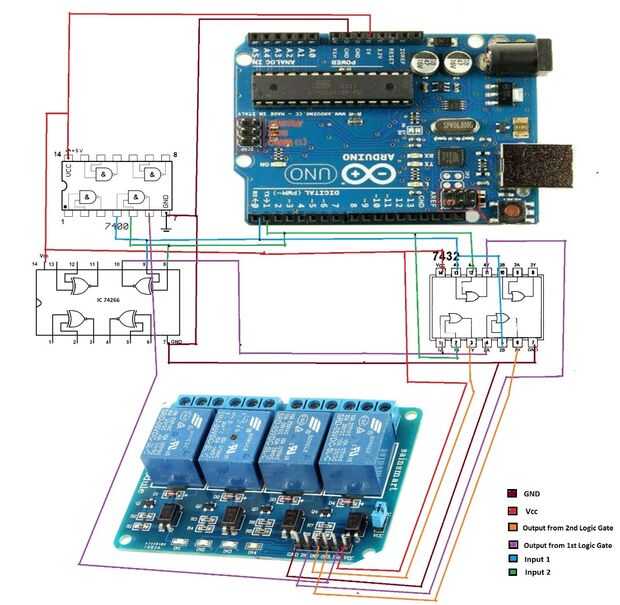

RELÉ 1
VCC de 5v de Arduino y Vcc de puerta
GND a Gnd de Arduino y Gnd/Vss de puerta
1 "Salida o puerta"
Conectar el Pin 0 a uno de la "O" puerta de entrada el Pin 1 a la segunda entrada, la salida será "uno" si uno de la entrada es «Uno». Así que si le damos PIN 0 y PIN 1 salida lógica cero salida será cero. Así que si conectamos esa salida a 1 su valor será cero y Commde le pin conectado a la carga y el pin NO será el encendido.
Esto funcionará solamente cuando PIN 0 y PIN 1 igual a lógica 0.
es decir salida = (PIN0) o (contacto 1)
RELÉ 2
VCC de 5v de Arduino y Vcc de puerta
GND a Gnd de Arduino y Gnd/Vss de puerta
In2 a "Salida o puerta"
Usted puede hacer eso solo prueba!
Lo que necesitamos es la salida necesita ser cero (entonces sólo Comm se conectará con NO) sólo cuando PIN 0 cero y 1 igual a uno.
Acabo de ver mi lógica.
Polos conectar 0 a uno a la entrada de puerta de ENOR/XNOR PIN 1 a otra entrada. La salida será cero si alguno de la entrada es 1. Luego conectar esa salida a una entrada de "O" puerta y PIN 0 al otro pin de "o"la puerta. La salida será cero solo si ambos el la entrada es cero.
es decir, ( PIN0 (xnor) PIN1) o (PIN 0)
RELÉ 3
Su mismo como sobre el método. Sólo una diferencia es que ing XNORdespués tenemos y que PIN1 sólo no PIN0
es decir, (PIN0 (xnor) PIN1) o (PIN 1)
Así que si conectamos esa salida a IN3 su valor será cero y perno común va conectado al pin de ninguna y carga se encenderá.
RELÉ 4
¿Usted puede probar ese derecho?
es decir salida será cero solo si la entrada de ambos es uno.
¿Qué es la lógica? Su puerta del NAND. ¿Verdad?
salida = (PIN0) y (contacto 1)
Así que si conectamos esa salida a IN4 su valor será cero y perno común va conectado al pin de ninguna y carga se encenderá.
TABLA LÓGICA
4 ENTRADAS 16 SALIDAS PUEDEN SER HECHO.
Deje que "+" representan o puerta y " " "representan de la puerta no.
Entradas ser A, B, C y D. Necesitamos salida cero (entonces sólo Comm patilla del relé conectará a ninguna clavija) en cada uno de los valores de la lógica (condición de entrada) para A, B, C y D. Está representado en la columna de representación de la tabla (después de "___") dada a continuación.
A B C D___REPRESENTATION
0 0 0 0 ___________A+B+C+D
0 0 0 1 ___________A+B+C+D'
0 0 1 0 ___________A+B+C'+D
0 0 1 1 ___________A+B+C'+D'
0 1 0 0 ___________A+B'+C+D
0 1 0 1 ___________A+B'+C+D'
0 1 1 0 ___________A+B'+C'+D
0 1 1 1 ___________A+B'+C'+D'
1 0 0 0 ___________A'+B+C+D
1 0 0 0 ___________A'+B+C+D
1 0 0 1___________A'+B+C+D'
1 0 1 0___________A'+B+C'+D
1 0 1 1___________A'+B+C'+D'
1 1 0 0 ___________A'+B'+C+D
1 1 0 1___________A'+B'+C+D'
1 1 1 0 ___________A'+B'+C'+D
1 1 1 1 ___________A'+B'+C'+D'
1 0 0 0___________A'+B+C+D
De esta manera que podemos conectar 14 entrada así hacer 16384 combinaciones.
Es decir, dos de entrada dará salida 4, 3 entrada dará salida 8
Luego 20 entrada dará 2 ^ 14 = 16384 salida (podemos hacer uso de 14 pines de entrada-salida Digital)
Ya sabes el truco!
Si es tecnológicas ver otro método!

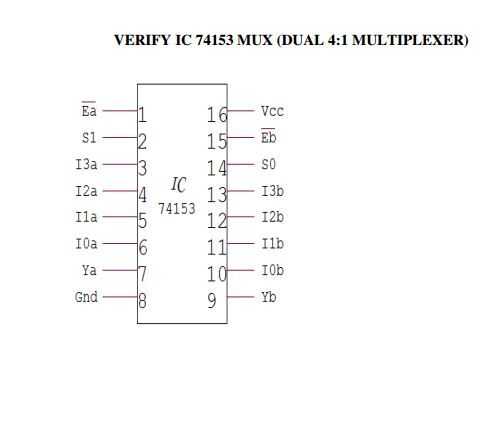

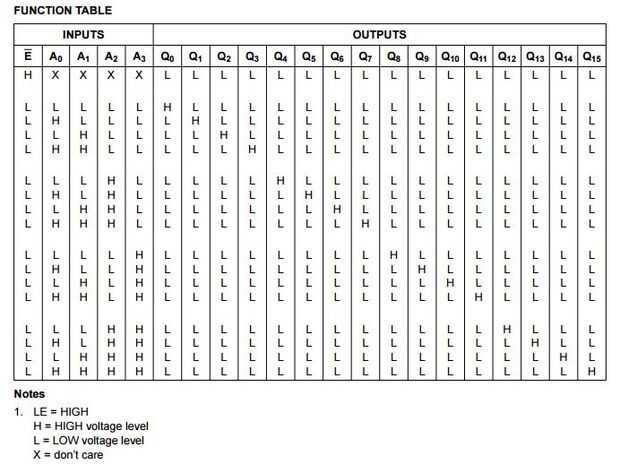

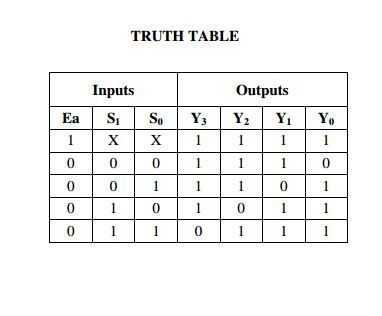

En vez de usar las puertas lógicas podemos utilizar el decodificador, es decir, 2 a 4 de los decodificadores (eg. 74139) , 4 a 16 (eg. 74HC/HCT4514) decodificador etc. puede ser utilizado. La salida es cero para cada una de las condiciones en el primer tipo de demux. es decir, Demux de 2 a 4, si usamos 74139. Entonces nos podemos conectar directamente la salida a entrada (pin) del relé de. Sólo una cosa para recordar es que la salida es de 1 en el caso del decodificador de 4 a 16 si usamos 74HC/HCT4514 entonces necesitará agregar puerta Nota a la salida si es necesario el relé, a trabajar. Cada uno de la salida puede conectarse entonces a cada uno de los relés.
Se puede hacer en su propia lógica y usted puede elegir su propio IC.
Una cosa hay que considerar! Si usted necesita conectar una gran cantidad de relés utilizando esta lógica, usted necesita dar un suministro eléctrico separado a ICs en lugar de la forma de potencia el micro controlador (aquí. Arduino) otro sabio del relé no funciona debido a la falta de cantidad apropiada de corriente. *****
