Conectar Arduino para abrir Marcos vía Bluetooth (1 / 4 paso)

Paso 1: Conectar Arduino a BlueFruit

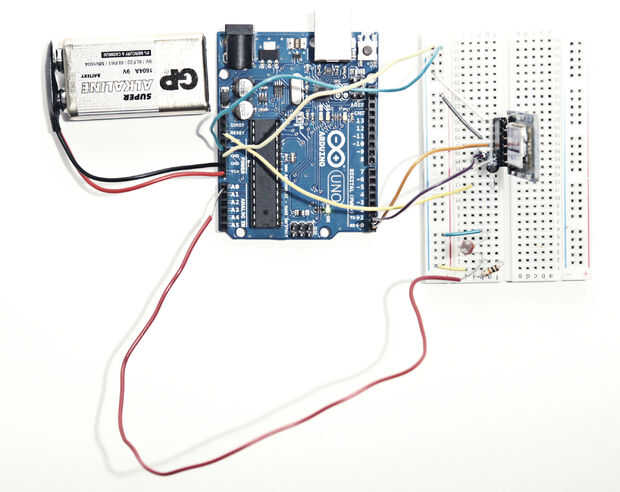

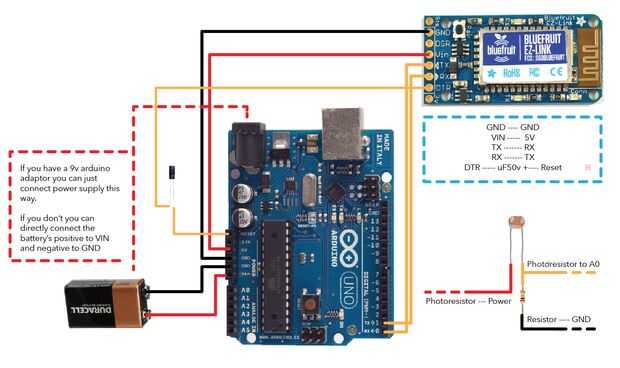

Consulte el esquema de cómo conectar todo a la arduino!

BlueFruit

GND - GND de Arduino

VIN - 5v de Arduino

TX - Arduino RX

RX - TX del Arduino

DTR - Capicitor +--Arduino Reset

Batería de 9V

Ya sea con un adaptador de alimentación de Arduino

O

Positivo - Arduino Vin

Negativo: Arduino GND

Fotoresistor

Primera etapa--alimentación

Segunda etapa--resistencia--GND

Segunda etapa - A0
