Paso 1: El circuito
Componentes:
1 Uno de x Arduino
3 x 220 Ohm Resistrors
1 x LED verde
1 x LED amarillo
1 x LED rojo
1 Sensor de temperatura x TMP36
1 x módulo esclavo de JY-MCU Bluetooth (ver introducción)
1 x Breadboard
cables de

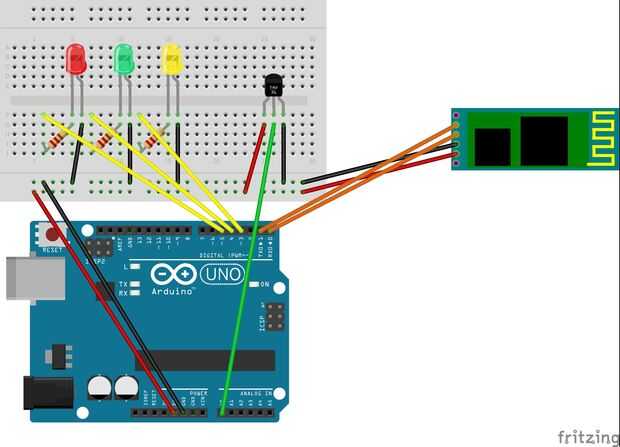

Conexiones:
Paso 1): conectar masa y 5V de Arduino protoboard.
Paso 2): poner los LEDs en la protoboard y conectar su catodes a la tierra; conectar los ánodos a los pines digitales a través de un resistor de 220 Ohmios cada: amarillo a rojo al Pin 5, verde al Pin 4 y Pin 3.
Paso 3): Coloque el sensor TMP36 en el protoboard y conectar sus pernos a 5V, tierra y pines de Arduino A0.
Paso 4): Conecte el cable suministrado para el módulo Bluetooth de JY-MCU en un lado y la placa a la otra parte. las conexiones son las siguientes:
5V VCC <> –
GND GND <> –
TXD <> – Pin 0 (Rx)
RXD <> – Pin 1 (Tx)
El bosquejo también hará uso de Arduino incorporado LED Digital Pin 13.
Las conexiones del módulo Bluetooth pueden ser un poco confusas ya TXD va al Rx y RXD va a Tx: aquí hay una explicación. Transmitir y recibir se refieren a cada dispositivo, por lo tanto debe recibir una transmisión que sale pin TXD del módulo Bluetooth de Arduino en el Pin Rx 0; del mismo modo una transmisión de Arduino Tx Pin 1 debe alcanzar el módulo Bluetooth de JY-MCU en su pin RXD.
ADVERTENCIA: el Bluetooth módulo puede interferir con la PC a la comunicación de Arduino: desconectar VCC cuando la Junta de programación. (en mis pruebas no ha sido el caso, pero seguro que no hará ningún daño).
