Conectar las ruedas robóticas a su viejo ordenador portátil (5 / 15 paso)

Paso 5: Corte las piezas de aluminio.

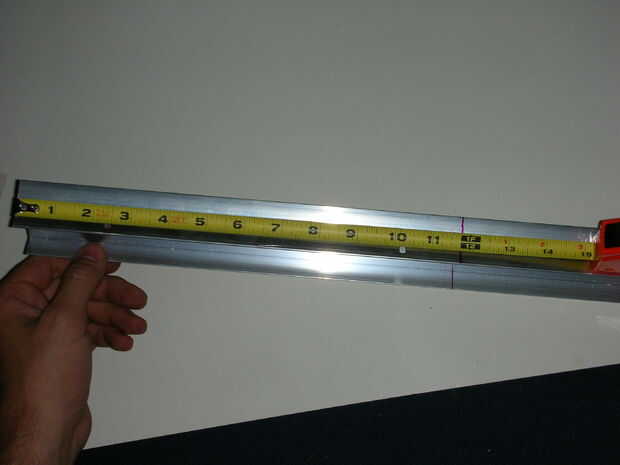

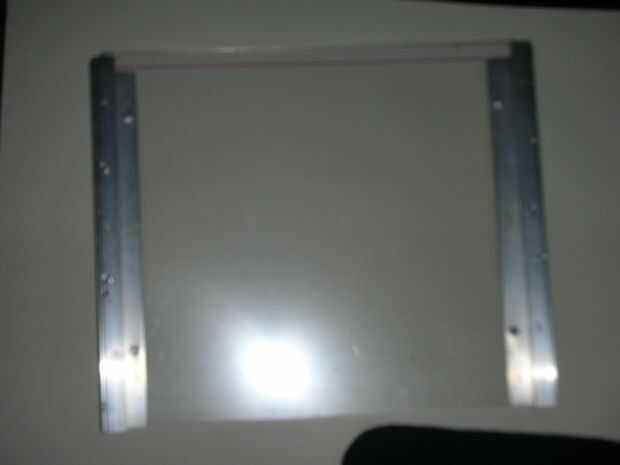

Medir su canal U de aluminio a la longitud de frente a la parte posterior de su ordenador portátil, además de refuerzos de la anchura del frente y el ángulo posterior. En mi caso, es 10 3/4" y 1/2 más 1/2" o 11 3/4" total. Cortar dos tramos de canal en U. Monte el tanque a la pieza inferior de plexiglás de perforación a través de ambos y utilizando los tornillos y tuercas de 10-24. Esto es sólo una prueba de montaje, para ahora mismo; usted necesitará las piezas aparte para más trabajo inmediato.

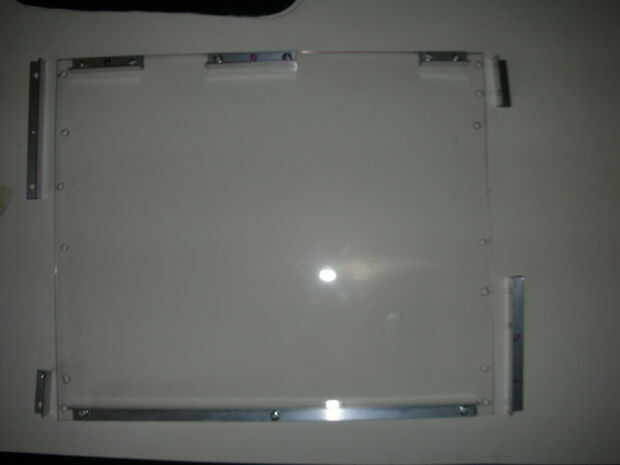

He apoyado mi laptop sobre la pieza superior de plexiglás y marcado de los puertos que deben ser accesible con el marcador sharpie. A continuación, cortar los apoyos de ángulo y con letras sequencially, para circundar el portátil. También necesitaba un refuerzo de ángulo adicional en la parte inferior de la espalda, porque los puertos que estaban allí estaban haciendo el plato demasiado endebles. Yo sólo estoy apernado en el frente y espalda apoyos de ángulo, ya que los soportes de ángulo lateral del perno en el canal de U.

Pretaladrados y prueba de ajuste de todos los agujeros de montaje para los apoyos de ángulo, en este punto.
