Conectar las ruedas robóticas a su viejo ordenador portátil (8 / 15 paso)

Paso 8: Prueba de ajuste de los principales componentes en la placa de plexiglás inferior

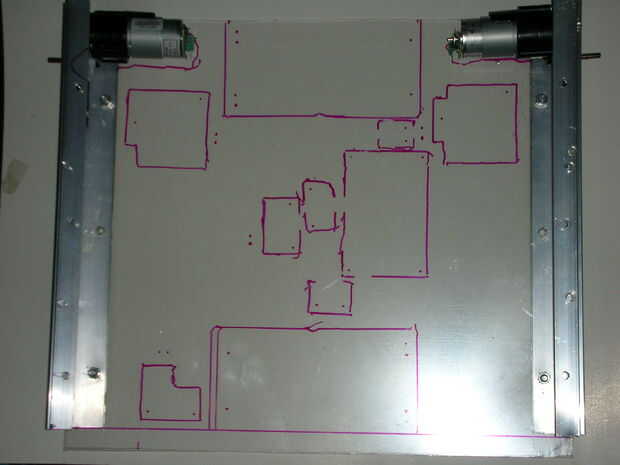

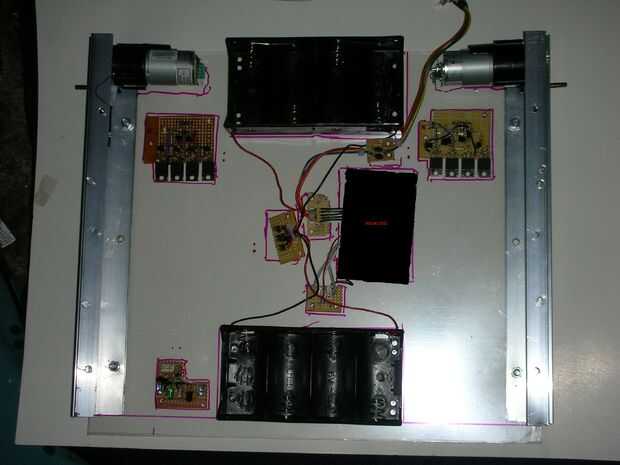

Ajuste de prueba las partes principales, marcado el contorno de cada uno y marcó las posiciones del agujero de montaje, luego regresó más tarde y perforado hacia fuera. Usé una 1/8 broca para hacer todos los agujeros de montaje para la electrónica.

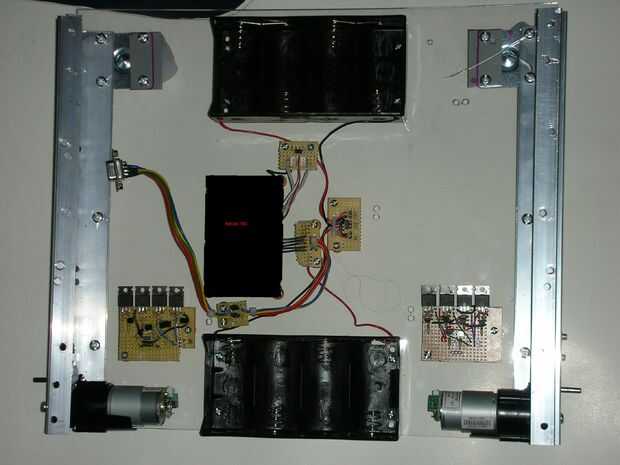

Después de la perforación, atornilladas en todas la las partes principales, para probar los agujeros sólo había hecho. Solía granos plásticos para espaciadores debajo de mi PCBA, levantar las puntas soldadas, lejos del plexiglás. Esto también da espacio para el cableado correr por debajo de los tableros.

He decidido poner todos los tornillos de montaje en desde abajo, para dejar la altura máxima en el centro de la plataforma robótica. Excepción de los lados, esta plataforma tiene aproximadamente 2" de altura, todo alrededor.

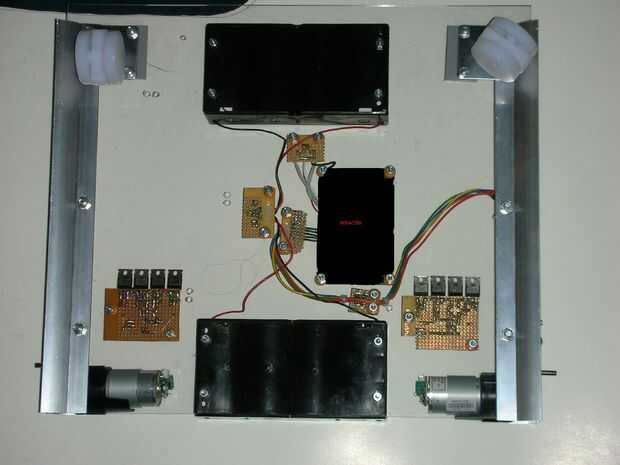

Después de que la mayor parte de los agujeros taladrados, saque las hojas de plástico protectoras de su plexiglás y volver a instalar los componentes.
