Paso 2:
![]()
![]()

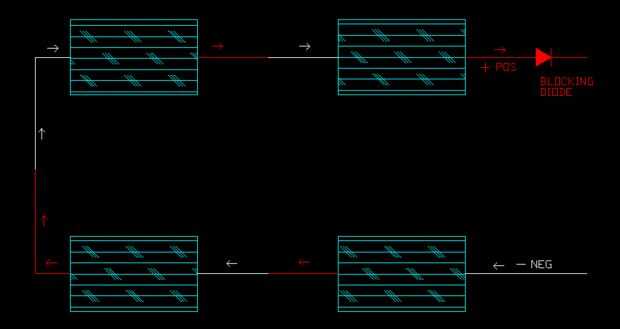

En este paso estoy mostrando como conectar paneles solares en una configuración de serie. Para este ejemplo vamos a decir que los paneles son paneles de 6 voltios en un sistema de 24 voltios. Mirando la imagen de arriba, desde abajo a la derecha etiquetado como – NEG. A continuación a la izquierda ves que fuera al otro lado del panel de la línea es de color roja, este es el lado positivo. Con este ser un panel de 6 voltios y necesitamos 24 voltios que necesitamos aumentar la tensión. Para ello conectamos el lado positivo del primer panel en el lado negativo del segundo panel. Ahora habrá 12 voltios que salen de este segundo panel. Continuando hasta el panel izquierdo superior, habrá 12 voltios en y que salen con 18 voltios. Esto continúa a través del cuarto panel en la parte superior derecha, habrá 24 voltios el venir hacia fuera si esta. También se puede ver el diodo de bloqueo. funciona del mismo modo como en el primer ejemplo a impedir la alimentación en los paneles de la espalda. Estos 4 paneles cableados de esta manera funcionan como si fueran un panel grande que produce 24 voltios. Tener un diodo de bloqueo es el mínimo que se necesita en el circuito.

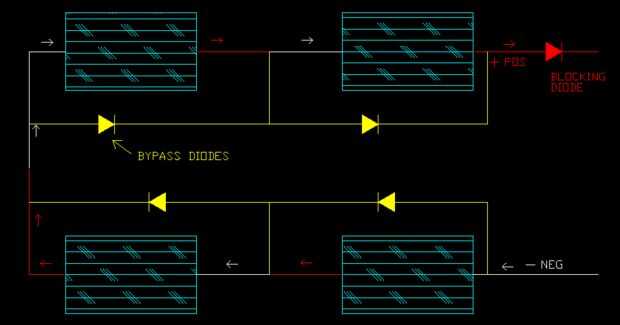

En la imagen inferior se conectan los paneles de la misma manera, el positiva a la negativa para llegar a 24 voltios. Además de diodo de bloqueo hay diodos de derivación. La razón de estos son permitir poder ir alrededor de un panel que está bajo la sombra de algo. Ayuda a mantener ese flujo correcto de energía, no que no fluyan de la manera correcta si su no hay.
** Nota personal ** no he visto ninguna información en relación a eficiencia de paneles conectados en serie con o sin puente de diodos. No he conectado bien los paneles de esta manera, todos mis paneles son de 12 voltios y conectado a un sistema de 12 voltios.
