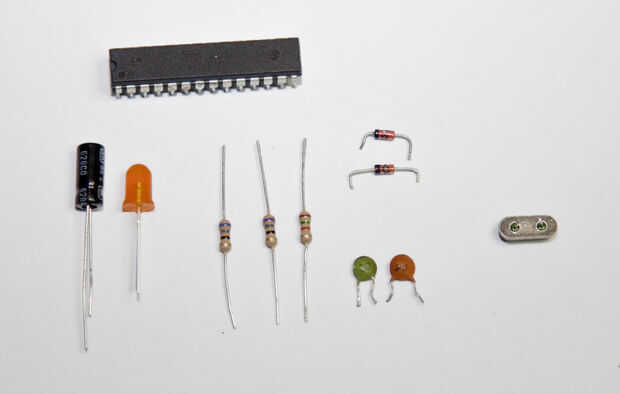

Paso 2: Lo que usted necesita
* IC1 - Atmel ATMega8
* LCD1 - PCD8544 (pantalla LCD de Nokia 3310)
* ZD1, ZD2 - 3, 6v Zender dioes
* C1 - condensador de 10uF
* C2, C3 - condensador de 20pF
* R1 - 1 resistencia de 5K ohm
* R2, R3 - resistencia de 68 ohm
* Q1 - cristal de 12MHz
* D1 - diodo LED (opcional)
También necesita un cable USB, herramientas soldaduras y alambres finos. (Delgado como sea posible. He utilizado cables de IDE, funciona bastante bien.)
No tengo 3, 68 ohm resistencias disponibles, o diodos zener de 6v pero tuve 3, 2v zener diodos y resistencias de 33 ohm, usé los en su lugar. Sin embargo, recomiendo uso de los componentes listados! Si juegas como yo lo hice, el dispositivo podría no ser reconocido correctamente y puede ser que aparezca como "Dispositivo desconocido".
El diodo LED sólo es necesario si usted quiere saber cuando hay actividad y para propósitos de depuración, pero no sirve cualquier otro propósito y pueden ser omitidos si quieres.
¿Si tienes problemas para encontrar piezas, puedo sugerir aparatos electrónicos rotos viejo? No sólo puedes encontrar más piezas que necesita en dispositivos electrónicos viejos, pero también estás siendo "verde" de reciclado! Todas las piezas que he usado en este proyecto viene de componentes reciclados (excepto el ATMega8).
Hoja de datos para Atmel ATMega8 se puede encontrar aquí.
Hoja de datos para pantalla LCD PCD8544 puede encontrarse aquí.
