Conectar Nokia 3310 LCD al USB usando AVR (3 / 9 paso)

Paso 3: Para soldar juntos

Esto debería ser bastante sencillo.

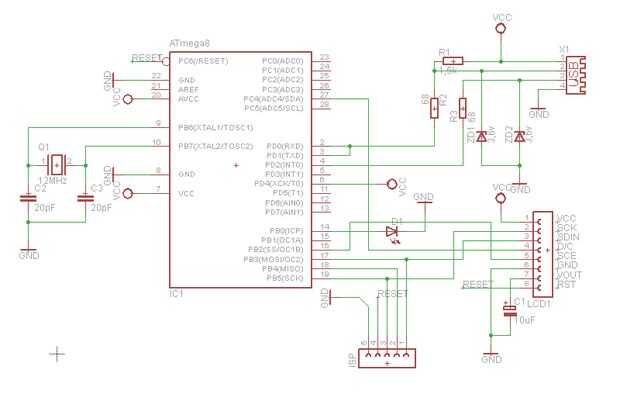

Sólo tienes que seguir el esquema, y todo debería funcionar bien.

Si tus habilidades de soldaduras están un poco oxidado, usted es un principiante, hay un montón de buenas guías How-To-soldadura aquí en Instructables! Asegúrese de comprobar hacia fuera si no está seguro acerca de soldadura. No dejes que suelda mal arruinar este proyecto (impresionante) para usted.

Cuando usted está de soldadura, asegúrese de nota los D + (verde) y d (blanco) del cable USB. Es muy importante no mezclarlos!
Aquí está las conexiones conectores USB varios.

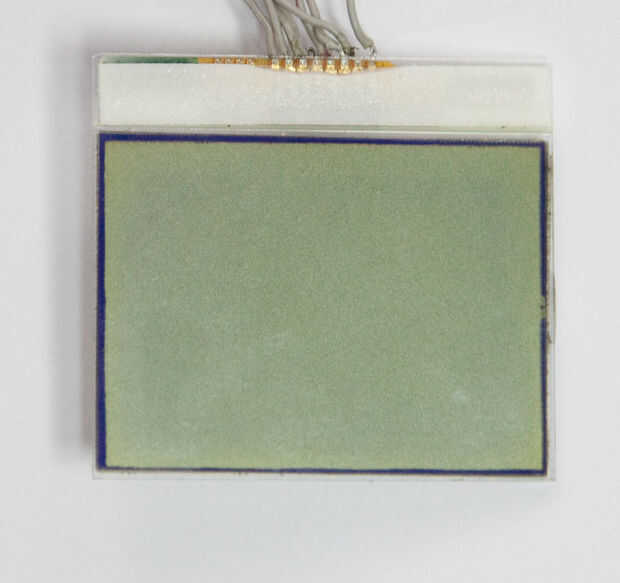

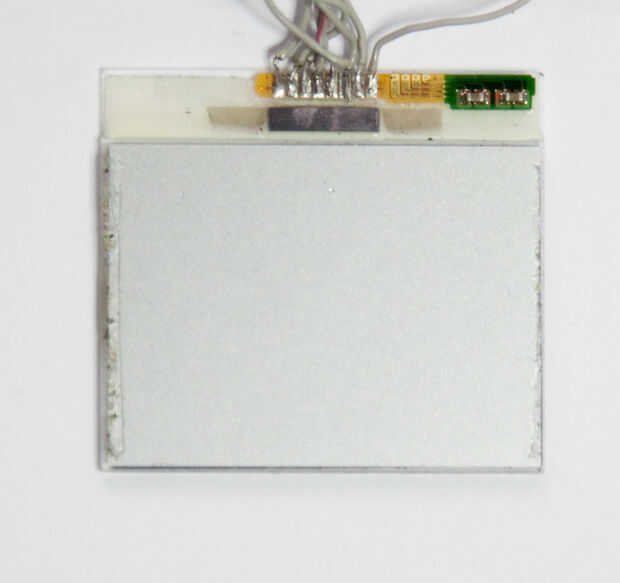

También, si no me gusta hizo y soldar los cables directamente en la pantalla LCD, tener mucho cuidado para no hacer ningún puente entre las conexiones! Las conexiones son muy pequeñas y confían en mí, no es divertido cuando te das cuenta que el único problema con el circuito es una conexión puente en la pantalla.
Aquí es una versión más grande del esquema.
Otra vez, aquí está la hoja de datos para ATmega8.
