Conectar un actuador lineal para un interruptor (1 / 2 paso)

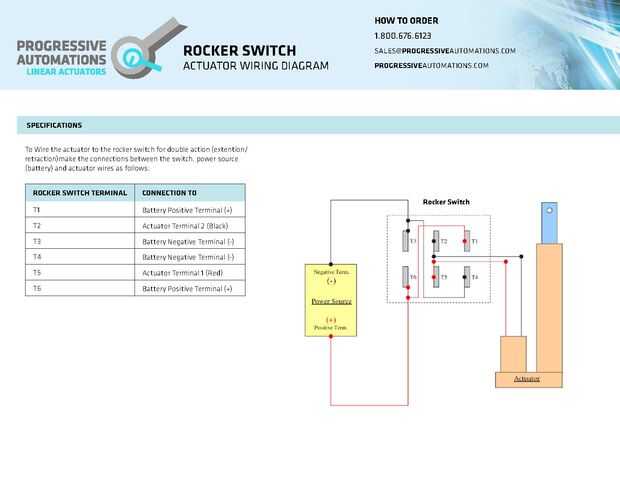

Paso 1: Conectar el interruptor

1. negativo (término negativo [-]) para alimentar T3 terminal del interruptor de eje de balancín.

2. Utilice un segundo cable para conectar terminales T3 y T4 del eje de balancín interruptor juntos.

3. Conecte la energía positiva (término positivo [-]) a T6 terminal del interruptor de eje de balancín.

4. Utilice un segundo cable para conectar terminales T6 y T1 del eje de balancín interruptor juntos.

5 Conecte un cable desde la terminal T2 en el actuador.

6 Conecte un cable desde la terminal T5 a su actuador.

Ahora el actuador debe controlarse adecuadamente mediante su interruptor.
