Conectar un auricular de teléfono a teléfono móvil (3 / 4 paso)

Paso 3:

El esquema es simple, pero no intuitiva. El gato en su teléfono celular tiene cuatro conductores y hay cuatro conductores en el teléfono pero no son para uno. El auricular es mono pero tiene dos motivos (uno para el mike y el altavoz). El celular es estéreo y tiene un suelo.

Esta tabla muestra las conexiones para mi teléfono y el audífono. Tenga en cuenta que los micrófonos y altavoces en los auriculares de teléfono no importan la polaridad. Asegúrese de que corresponde a la tuya, o hacer los cambios apropiados antes de calentar el soldador.

TRRS
T 1 izquierda
R 2 derecha
R 3 de tierra
Mike S 4

Auricular
Mike Black 1
Rojo 2 altavoz
Altavoz verde 3
Amarillo 4 Mike

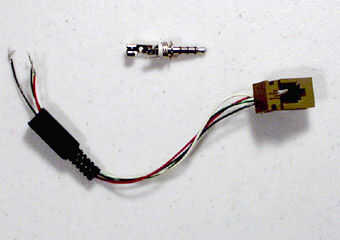

Con estos dos conectores y mi teléfono necesito conectar los alambres negro y verdes de los auriculares (tierra) a la clavija 3 (segundo anillo) en el enchufe TRRS.

El cable rojo va al pin 1 (la punta) de la clavija TRRS para la izquierda audio (desde el auricular mono sólo vamos a pasar por alto el canal de audio derecho).

Finalmente el cable amarillo va al pin 4 (la manga) de la clavija TRRS para el micrófono.

No hay ninguna conexión con el primer anillo del enchufe de TRRS (audio derecho).
