Conectar un dispositivo Serial a una Ethernet LAN (2 / 8 paso)

Paso 2: Conexiones del servidor de dispositivo serie

Conexiones del servidor de dispositivo serie:

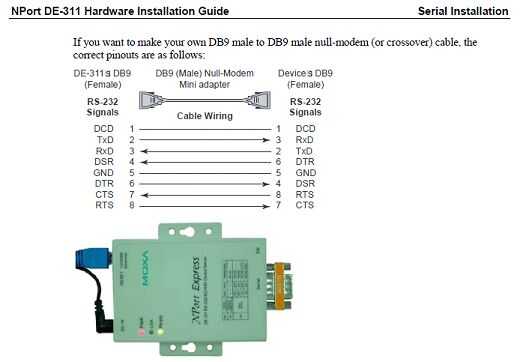

Aquí está el pinout para la conexión en el servidor de dispositivo (imagen 1)

A simple vista parece que no alineen las clavijas, pero en la inspección a ver que la conexión de la estación y en el servidor de dispositivo son dos conexiones hembra.  Si un módem nulo se utiliza el adaptador permitirá que la hembra termina para conectar correctamente.  Por suerte para mí, mi servidor de dispositivo incluye una.

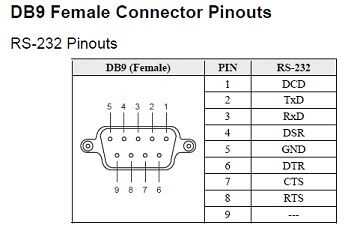

El pinout (imagen 2) la parte naranja es Null Modem.
