Paso 14: Conexión de los interruptores DPDT
Asegúrese de marcar la parte superior de cada interruptor y cable ellos cuidadosamente para que los bancos los interruptores hasta selecciona el reproductor de CD, los bancos abajo selecciona la entrada de Ipod.
Cada interruptor DPDT tiene tres filas de dos conectores.
Cuando el interruptor está hacia arriba, los conectores en el centro están conectados con los conectores en la parte inferior.
Cuando el interruptor está hacia abajo, los conectores en el centro están conectados con los conectores en la parte superior.
En el primer interruptor de DPDT:
La soldadura de los R + L + cables y hacia fuera para el sistema de audio a los conectores de media .
Suelde los cables R + y L + del CD cable a los conectores de la parte inferior .
Suelde los cables R y L en el cable de Ipod a los conectores de la parte superior .
En el segundo interruptor DPDT:
La soldadura de los R - y L-cables hacia fuera el sistema de audio a los conectores de media .
Los R - y L-cables del CD cable a los conectores de la parte inferior de la soldadura.
Soldar el cable de tierra en el cable de Ipod a ambos de los conectores de la parte superior .

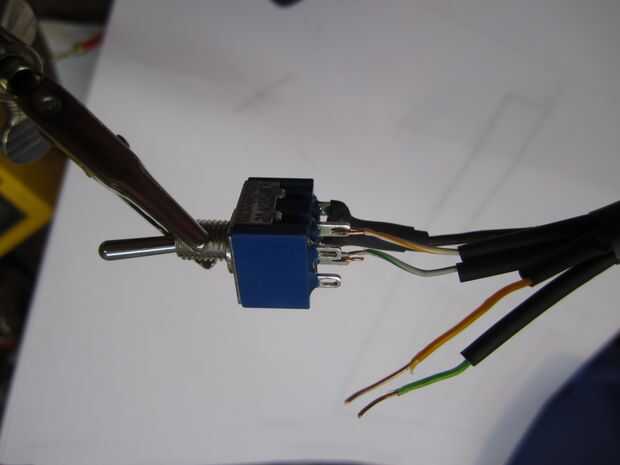

La foto muestra el segundo interruptor DPDT. Cada conexión es soldada, después cubierto con tubería del encogimiento del calor.
