Paso 3: Opción 2: Audio Jack e interruptor DPDT
Opción 2: Use un jack de audio circuito cerrado y un interruptor doble-polo-doble tiro (DPDT) para desconectar la señal del reproductor de CD enchufado el Ipod.
Un conector de circuito cerrado hace un conjunto de conexiones cuando no esté en uso, a continuación, diversas conexiones cuando un enchufe está conectado a él. Éste es cómo la radio apaga el altavoz cuando se enchufan los auriculares, o cambia de batería al cable:
Radio Shack 1/8" Stereo-montaje del Panel Jack modelo del teléfono: 274-246 | Catálogo #: 274-246
http://www.RadioShack.com/Product/index.jsp?productId=2103451
Si usted encuentra un lugar de R, L, tierra en su sistema de sonido, esto es perfecto: sólo tiene que conectar la toma de una manera que cambia de señal del coche para el Ipod.
Si tu coche tiene R + / R-/ L + / L-entrada, no es tan sencillo. Puede conectar la salida de tu Ipod a R + L + y tierra, pero el reproductor de CD es todavía poner una señal R-L-, por lo que vas a escuchar su Ipod de salida además del reproductor de CD, cada uno a medio volumen. Sustitución de la R + L + señal sola no es suficiente. (Por qué ha opción 1 utiliza el CD de silencio).
Todavía puede utilizar este enfoque con una R + / R-/ L + / L-sistema y un CD no silenciosa, sino que tendrá que utilizar un solo circuito cerrado audio jack y un interruptor DPDT, tales como:
Modelo de Submini interruptor DPDT: 275-614 | Catálogo #: 275-614
http://www.RadioShack.com/Product/index.jsp?productId=2062499

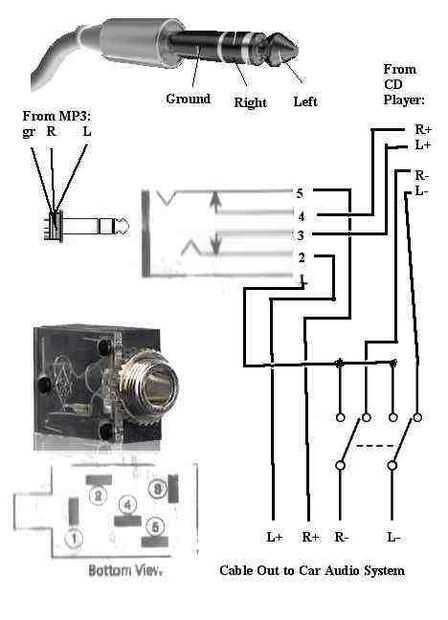

Con el conector de circuito cerrado, hacer estas conexiones:
No conectado:
CD R + salida R + de coche entrada
L CD + salida a L + del coche entrada.
Conectado:
Salida de iPod R a R + entrada de coche
Salida de iPod L L + entrada de coche
Tierra del iPod para cambiar (abajo)
Con el interruptor DPDT, conectar:
Interruptor para arriba:
CD R - salida a R del coche - entrada
L CD - salida - entrada L del coche
Interruptor hacia abajo:
Suelo de iPod para R coche - entrada.
Suelo del iPod - entrada L del coche.
Pros y contras:
Siendo barato.
El sonido es bastante bueno.
No necesita un CD de silencio.
Que un interruptor para silenciar el reproductor de CD.
Puede utilizar esto con cualquier reproductor de MP3, no solo un Ipod.
