Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas (1 / 6 paso)

Paso 1: Componentes necesarios

Esto es una placa muy fácil de hacer y debe tomar no más de 15 minutos de la soldadura hacia arriba y corriendo.

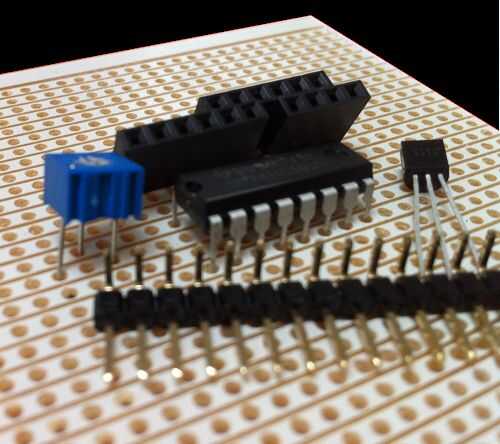

Lista de componentes
1 x 74HC595 Shift Register
1 x NPN BC547 (o MOFSET o NPN similar)
1 x potenciómetro de 10 k
6 x macho encabezados (yo usé conectores de ángulo recto)
16 x hembra encabezados
Agujeros de 17 tiras x 13 tiras y Vero-tabla (usado 15 para soporte de cable)
Cable de conexión
El kit de soldado
