Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas (2 / 6 paso)

Paso 2: Preparación de la placa perforada

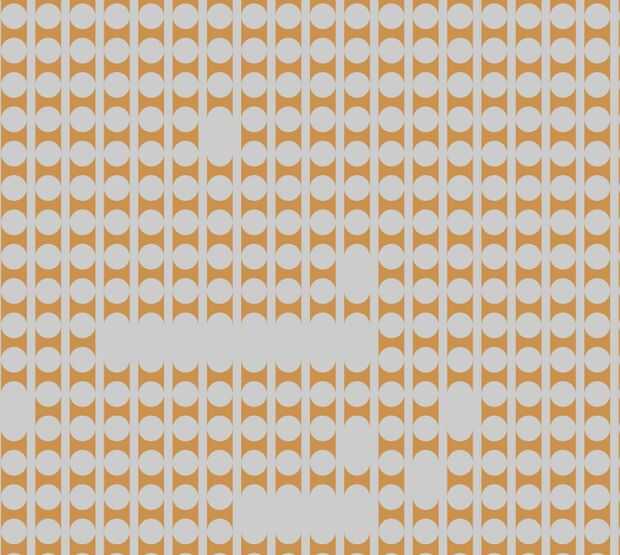

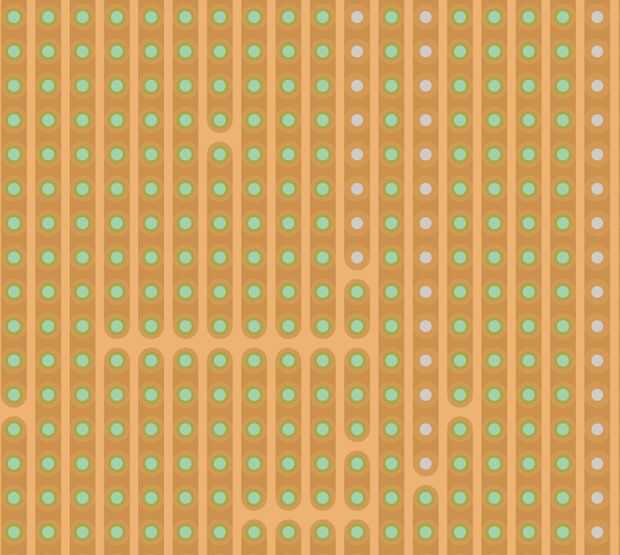

!! Recuerde, usted está cortando el otro lado de la placa por lo que necesita hacer la inversa de estos gráficos. Una manera simple de hacer esto bien es descargar la imagen, voltearla horizontalmente y utilizarlo como su guía de corte. !!

Hay 18 cortes en total que tiene que hacer en la placa perforada.

Para cortar las pistas de estas tablas puede utilizar un "cortador de pista" que es de componentes electrónicos más ventas por menor, utilice una broca o un cuchillo para cortar a través de ellas o sacar su confianza Dremel y uso uno de la infinidad de herramientas que tienen para hacerlo.

El tamaño del tablero debe ser, como mínimo, 17 agujeros de tiras x 13. Dicho esto, utilicé 15 agujeros para apoyar mi cables algunos extra.

Verifique todos los cortes de puentes la pista!
