Conectar una pantalla LCD y un Sensor de distancia por ultrasonidos a un Arduino (2 / 7 paso)

Paso 2: Alambre para arriba de la pantalla LCD para el Arduino

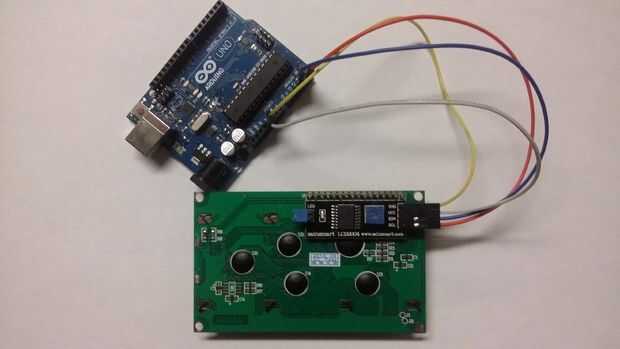

La pantalla que estoy utilizando tiene un módulo en la parte posterior que le permite comunicarse con el Arduino a través de I2C. Esto hace mucho más fácil el cableado. Los pasadores se encuentra a la izquierda de la "-" se encuentran en el módulo de la pantalla LCD. Los pins situado a la derecha de la "-" se encuentran en el Arduino. Los pines son la siguiente:

GND - GND
VCC - 5 V
SDA - A4
SCL - A5
