Conectar varias entradas digitales para una entrada analógica! (1 / 3 paso)

Paso 1: Resistencia divisores en cinco

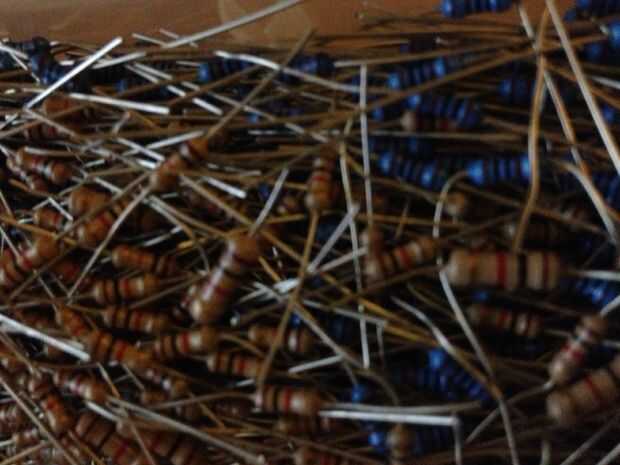

En un circuito formado por una resistencia y una batería de 9V, la resistencia cae 9V a través de sí mismo. Así, la tensión de la resistencia es 9V. Dos resistencias de igual valor cada uno caería a la mitad el voltaje, 4.5V, siendo cada uno la mitad la resistencia total del circuito. Si una resistencia es 100 ohmios, y una segunda resistencia es de 300 ohms, cada uno tendrá una tensión proporcional. En un circuito de 12V, la resistencia de 100 ohm caería 3V y la resistencia de 300 ohmios caería 9V. Hay más divisores de resistencia (como potenciómetros), pero que está fuera del alcance de este instructable. Sugiero leer esto para más información: https://www.sparkfun.com/tutorials/207
