Conecte A 16 x 2 LCD Display a un Arduino (9 / 9 paso)

Paso 9: Mis EXTRAS añadidos :)

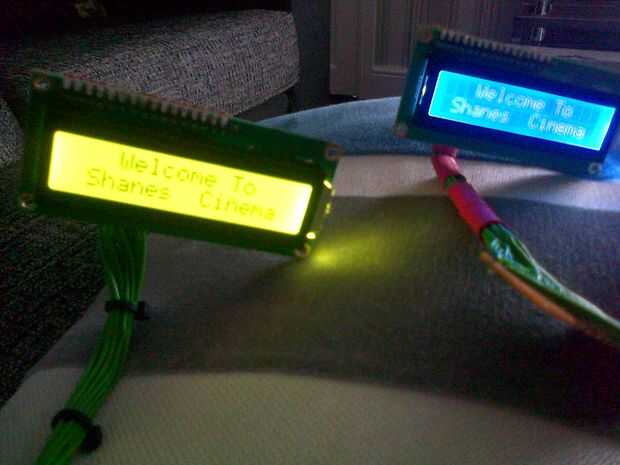

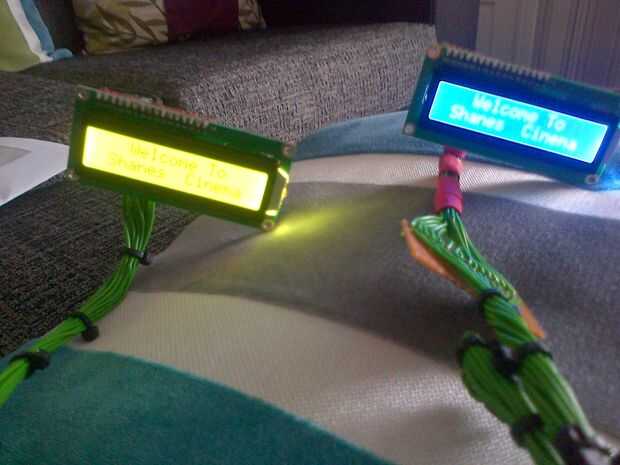

La razón por la que usé la placa fue porque quiero añadir varias pantallas para mostrar la misma escritura,

uno para dentro de la sala y otro para fuera de la sala,

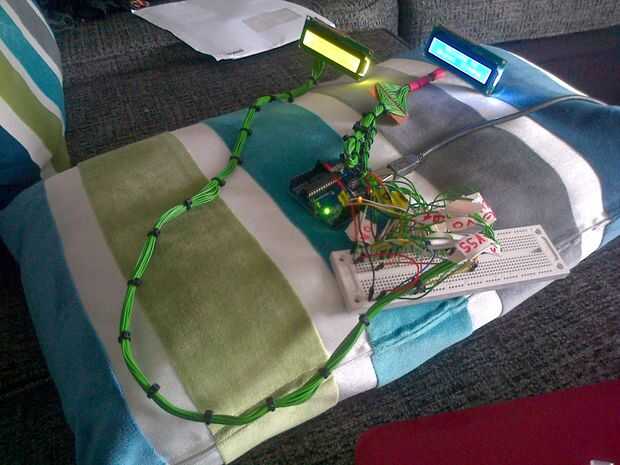

usé la placa para llevar cables de arduino el tablero,

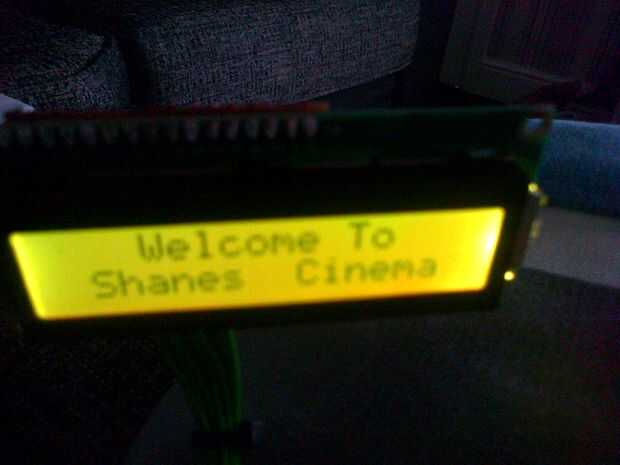

Entonces conecté los cables de la pantalla lcd 1

y te darás cuenta que un protoboard tiene 5 orificios de collum, por lo me permite conectar 4 pantallas de lcd,

Si desea más de 4 por alguna razón entonces hacer algunos puentes de los 5 agujeros a la otra parte de la placa

y conectar las otras pantallas:),

Mira las fotos por ejemplo,

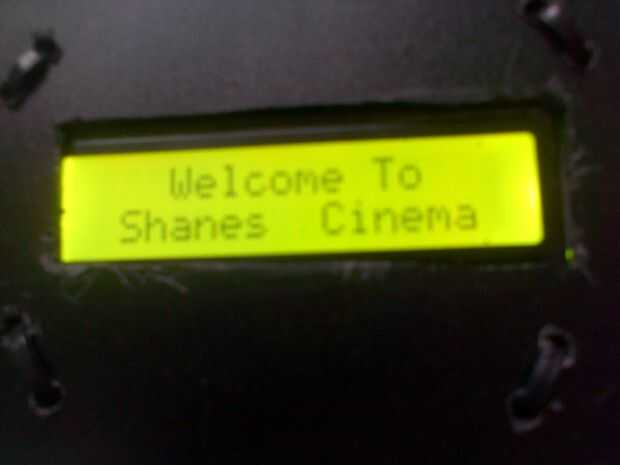

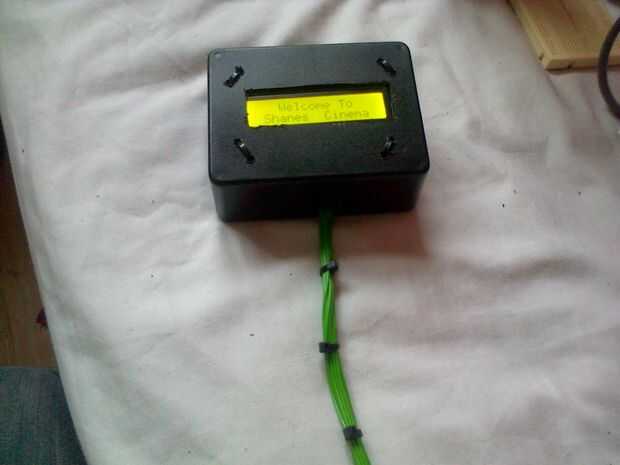

NOTA: YO TAMBIÉN MONTADO EN UNA CAJA DE PROYECTO CON BRIDAS Y EL AGUJERO CON UN CUCHILLO,

ES UN INTENTO MAL DEMASIADO PERO ES UN PROTOTIPO NO ES EL PRODUCTO FINAL,

QUE ERA SOLO VER LO QUE SE VERÍA COMO ***

y gracias por leerme, espero que esto ayudó a :)
