Conecte A 16 x 2 LCD Display a un Arduino (7 / 9 paso)

Paso 7: Conecte a la placa (el molesto - parte no tan divertido)

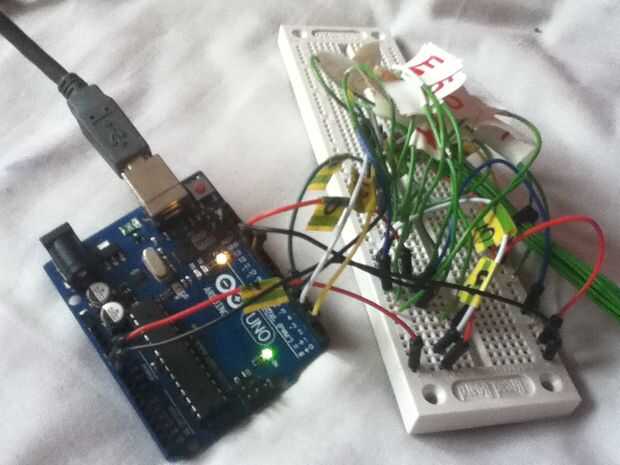

Ahora tenemos que conectar la pantalla lcd con arduino, opté por usar un protoboard para hacer esto pero si desea, puede conectar directamente a arduino, mal explica por qué elegí el método de placa en el paso de lat :)

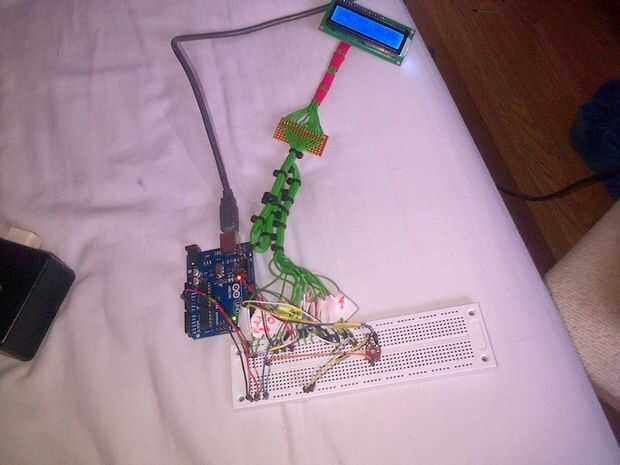

Hacer las siguientes conexiones

con Pin 1 VSS en pantalla:

Pin 1 a GND de Arduino
Pin 2 a 5V de Arduino
PIN 3 a limpiaparabrisas (este es el pin central del potenciómetro 10 k)
Pin 4 a pin del Arduino 12
Pin 5 a GND de Arduino
PIN 6 a pin del Arduino 11
PIN 11 al pin 5 de Arduino
Pin 12 al pin 4 de Arduino
PIN 13 de Arduino pin 3
14 PIN a pin del Arduino 2

Porque sólo se va escribiendo, pin 5 se cayó a la tierra para mostrar que no habrá ninguna lectura.  Para aquellos que deseen usar la luz de fondo, conecte LCD patillas 16 a GND y LCD 15 a + 4.2V.

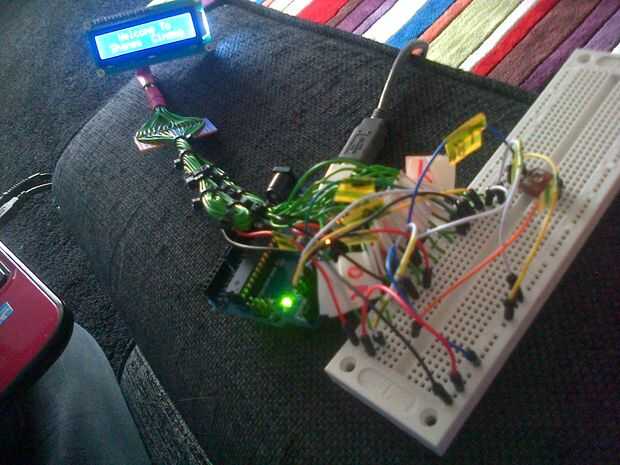

Conecte un lado del potenciómetro con Arduino GND, lo contrario a 5v de Arduino y el centro con conector de pantalla LCD 3.  Ahora estás en el negocio.

:)
